اختلاف قیمت فاحش میان منبع تغذیه کامپیوتر با توانهای یکسان، یکی از چالشهای محاسباتی همیشگی در ارزیابی هزینه-فایده سختافزار است. به عنوان نمونه، تفاوت قیمتی چشمگیر میان یک منبع تغذیه ۱۰۰۰ وات با نشان بازدهی طلایی ({Plus Gold) و نسخه پلاتینیوم (Plus Platinum)، خریداران زیادی را دچار تردید میکند.

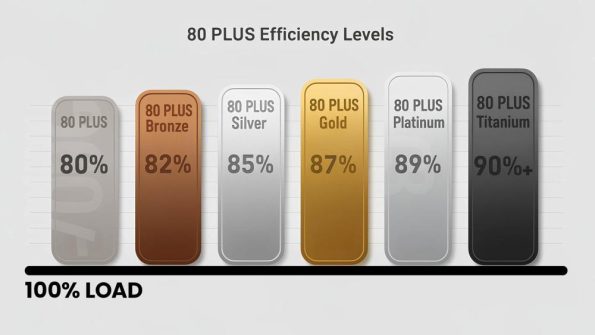

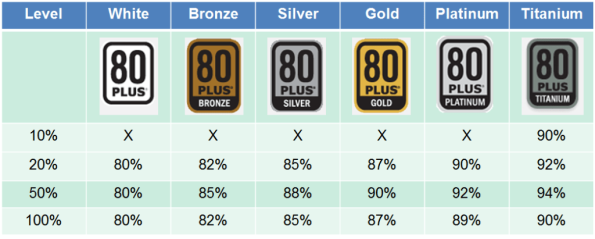

تفاوت راندمان اسمی این دو رده تنها بین ۲ الی ۳ درصد در لودهای مختلف نوسان میکند. با این حال، دستیابی به این بهبود جزیی در راندمان مستلزم بازطراحی کامل پلتفرم الکترونیکی است. بهرهگیری از مواد مغناطیسی نوین، ارتقای تلورانس قطعات نیمههادی و بالا رفتن هزینههای کنترل کیفیت در خطوط تولید پیشرفته از عوامل اصلی این اختلاف قیمت هستند.
در این گزارش تخصصی، مکانیسمهای فیزیکی و فرمولهای حاکم بر اتلاف انرژی در قطعات منبع تغذیه کامپیوتر را تحلیل میکنیم. همچنین تفاوت ساختاری قطعات ردهبالا (پلاتینیوم و تیتانیوم) با پلتفرمهای اقتصادی و میانرده را مورد واکاوی قرار میدهیم.
بخش عمدهای از تفاوت قیمت میان پلتفرمهای طلایی و پلاتینیوم به بهای تمامشده قطعات سیلیکونی و ساختار مکانیکی ترانسفورماتورها مربوط میشود. اما بخش مهم دیگر، ناشی از فرآیند دستهبندی و نرخ بازدهی تولید (Yield Rate) است.
در فرآیندهای صنعتی تولید انبوه، به دلیل تلورانسهای فیزیکی ناخواسته، همه قطعات تولید شده رفتار الکترونیکی کاملاً یکسانی ندارند. منحنی راندمان این قطعات الکتریکی از یک توزیع نرمال (توزیع بل) پیروی میکند.
تولیدکنندگان معتبری همچون Seasonic، Super Flower و Delta که به عنوان مرجع طراحی پلتفرمهای اصلی (OEM) در بازار منبع تغذیه کامپیوتر شناخته میشوند، استراتژی ویژهای دارند. آنها پلتفرمهای خود را به گونهای طراحی میکنند که حتی ضعیفترین واحدهای خارج شده از خط تولید نیز بتوانند استاندارد طلایی را تضمین کنند.
در این حالت، واحدهایی که در بخش بالایی منحنی توزیع قرار گرفته و بازدهی پلاتینیوم ارائه میدهند، جداسازی شده و با قیمتهای بالاتر عرضه میشوند. این فرآیند جداسازی دقیق به همراه استفاده از قطعات گرانقیمت با استاندارد نظامی، گارانتی محصول را ارتقا میدهد. این گارانتی از ۵ الی ۷ سال در ردههای گلد، به ۱۰ الی ۱۲ سال در ردههای پلاتینیوم و تیتانیوم میرسد.
برای ارزیابی دقیق تفاوت کارکرد این دو رده بازدهی، میتوان رفتار الکتریکی یک منبع تغذیه کامپیوتر طلایی مانند FSP Hydro G Pro 1000W را با پلتفرم پلاتینیوم MSI MEG Ai1000P مقایسه کرد.
آزمایشهای آزمایشگاهی ثبتشده نشان میدهند که میانگین راندمان واقعی نسخه گلد تحت ورودی ۱۱۵ ولت برابر با ۸۸.۵۶ درصد است. در سوی دیگر، این آمار برای نسخه پلاتینیوم برابر با ۹۰.۰۳ درصد ثبت شده است.
جدول زیر محاسبات مقایسهای اتلاف حرارتی، توان کشیده شده از شبکه برق و برآیند مالی این دو استاندارد را در سه سناریوی کاری مختلف نشان میدهد:
| پارامتر ارزیابی | سناریوی لود گیمینگ (۵۵۰ وات ثابت) | سناریوی لود کامل کارت گرافیک RTX 4090 (۴۰۰ وات لود مداوم) | سناریوی سرور خانگی / هوملب (۶۵ وات مداوم ۲۴/۷) |
| راندمان میانگین پلتفرم طلایی (Gold) | ۸۸.۰۰٪ | ۹۰.۰۰٪ | ۸۷.۰۰٪ |
| راندمان میانگین پلتفرم پلاتینیوم (Platinum) | ۹۰.۰۰٪ | ۹۲.۰۰٪ | ۹۲.۰۰٪ |
| توان ورودی از شبکه – پلتفرم طلایی | ۶۲۵.۰ وات | ۴۴۴.۰ وات | ۷۴.۷۱ وات |
| توان ورودی از شبکه – پلتفرم پلاتینیوم | ۶۱۱.۰ وات | ۴۳۵.۰ وات | ۷۰.۶۵ وات |
| میزان حرارت تلفشده درون کیس – طلایی | ۷۵.۰ وات | ۴۴.۰ وات | ۹.۷۱ وات |
| میزان حرارت تلفشده درون کیس – پلاتینیوم | ۶۱.۰ وات | ۳۵.۰ وات | ۵.۶۵ وات |
| میزان مصرف سالانه برق – پلتفرم طلایی | ۹۱۲.۵ کیلوواتساعت (۴ ساعت روزانه) | ۶۴۸.۲ کیلوواتساعت (۴ ساعت روزانه) | ۶۵۴.۲ کیلوواتساعت (مداوم) |
| میزان مصرف سالانه برق – پلتفرم پلاتینیوم | ۸۹۲.۰ کیلوواتساعت (۴ ساعت روزانه) | ۶۳۵.۱ کیلوواتساعت (۴ ساعت روزانه) | ۶۱۹.۷ کیلوواتساعت (مداوم) |
| هزینه سالانه برق با نرخ اقتصادی (0.12) | طلایی: 109.50$ / پلاتینیوم: 107.04$ | طلایی: 77.78$ / پلاتینیوم: 76.21$ | طلایی: 78.50$ / پلاتینیوم: 74.36$ |
| هزینه سالانه برق با نرخ بالا (0.30) | طلایی: 273.75$ / پلاتینیوم: 267.60$ | طلایی: 194.46$ / پلاتینیوم: 190.53$ | طلایی: 196.26$ / پلاتینیوم: 185.91$ |
تحلیل این دادهها آشکار میسازد که از نظر اقتصادی، مابهالتفاوت خرید یک پاور پلاتینیوم در مصارف خانگی معمولی ممکن است بین ۵ تا ۱۰ سال طول بکشد تا جبران شود. با این حال، اهمیت حیاتی پلتفرمهای پلاتینیوم و تیتانیوم فراتر از صرفهجویی ریالی برق است.
این ویژگی برتر در کاهش چشمگیر اتلاف حرارتی درون کیس نمود پیدا میکند. یک منبع تغذیه پلاتینیوم در بارگذاریهای بالا حدود ۱۰ الی ۱۵ وات حرارت کمتری نسبت به نسخه طلایی آزاد میکند.

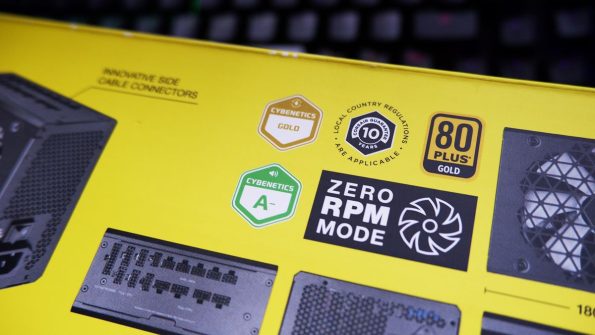

این کاهش دما به فن خنککننده اجازه میدهد تا در حالت نیمهغیرفعال (Zero-RPM Mode) کار کند یا با سرعتهای بسیار پایین بچرخد. این مکانیسم صدای نویز آکوستیک سیستم را به شدت کاهش داده و طول عمر خازنها را که به دما حساس هستند، به شکل چشمگیری افزایش میدهد.
تفاوت کیفی قطعات الکترونیکی فعال و غیرفعال در منبع تغذیه کامپیوتر فوقحرفهای و ردهپایین، عاملی تعیینکننده است. این تفاوتها پایداری ولتاژ خروجی، میزان ریپل و طول عمر کلی پلتفرم را مشخص میکنند.
خازنها در ساختار منبع تغذیه کامپیوتر به دو دسته اصلی تقسیم میشوند: خازنهای فیلتر ورودی (بخش ولتاژ بالای AC به DC) و خازنهای فیلتر خروجی (بخش ولتاژ پایین DC). خازنهای ردهبالا از الکترولیتهای آلی پیشرفته استفاده کرده و به دلیل پایداری شیمیایی بالا، تلورانس دمایی ۱۰۵ درجه سانتیگراد دارند.

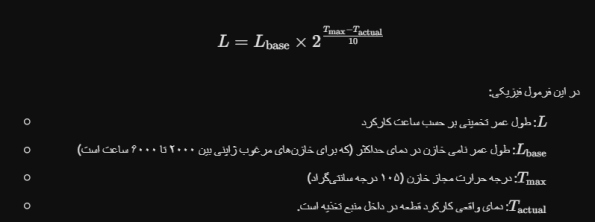

بر اساس اصول الکتروشیمی، طول عمر خازنهای الکترولیتی به صورت غیرخطی با دمای کاری آنها ارتباط دارد و از قانون نرخ واکنش شیمیایی آرنیوس پیروی میکند:
بر اساس این قانون فیزیکی، با هر ۱۰ درجه سانتیگراد کاهش در دمای عملیاتی، طول عمر خازن دقیقاً دو برابر میشود.
در یک منبع تغذیه با راندمان بالا مانند سری Corsair RM850، تولید حرارت داخلی به شدت کاهش یافته است. به علت مدیریت بهینه جریان ریپل ثانویه (کاهش جریان ریپل به کمتر از ۱ آمپر در حالی که خازنها برای تحمل ۲.۳ تا ۳.۴ آمپر طراحی شدهاند)، دمای خازنهای خروجی بین ۴۴ تا ۵۳ درجه سانتیگراد تثبیت میشود. این کاهش دما، طول عمر محاسباتی خازنهای ردهبالای به کار رفته را به بیش از ۱۵ سال ارتقا میدهد.
کیفیت خازنها در بازار جهانی منبع تغذیه کامپیوتر به شدت طبقهبندی شده است. جزئیات فنی و لجستیکی آنها در جدول زیر تشریح شده است:
| رده خازن | برندهای پیشرو و معتبر | مشخصات متالورژیکی و الکتریکی | چالشهای لجستیکی و کاربرد |
| رده اول (Tier 1) | Rubycon, Nippon Chemi-Con, Nichicon, Sanyo, Panasonic, Hitachi, FPCAP, ELNA | الکترولیت آلومینیوم با درجه خلوص فوقالعاده بالا، مقاومت سری معادل (ESR) ناچیز، مقاومت دمایی بالا در برابر جریان ریپل | قیمت تمامشده بالا، زمان حمل طولانی به چین، عدم امکان انبارمانی طولانیمدت به دلیل دشارژ خودکار و نیاز به فرمدهی مجدد (Reforming) قبل از مونتاژ |
| رده دوم (Tier 2) | Taicon, Teapo, SamXon, OST, Toshin Kogyo, Elite | توازن مناسب بین عملکرد الکتریکی و قیمت تمامشده، کیفیت پایدار در لودهای متوسط | استفاده گسترده در منبع تغذیه کامپیوتر میانرده (گولد و برنز)، نرخ فرسایش متوسط در لودهای طولانی |
| رده چهارم (Tier 4) | G-Luxon, Su’scon, Lelon, Ltec, Jun Fu, Fuhjyyu, Evercon | خلوص پایین فویل آلومینیوم، مستعد تبخیر الکترولیت در دماهای بالای ۸۵ درجه سانتیگراد، فرسایش سریع تحت بارگذاری ریپل | استفاده در پاورهای بینام و نشان ارزانقیمت، ریسک بالای بادکردگی و انفجار خازن، احتمال ورود قطعات تقلبی و فیک |
ماسفتها به عنوان سوئیچهای الکترونیکی فرکانس بالا، وظیفه تبدیل ولتاژ پیوسته ورودی به پالسهای مستطیلی را در منبع تغذیه کامپیوتر بر عهده دارند. اتلاف توان در یک ماسفت قدرت حاصلجمع دو فاکتور اصلی است: اتلاف هدایتی ($conduction}) ناشی از مقاومت داخلی کانال در حالت روشن ((on)}) و اتلاف سوئیچینگ ($switching}) ناشی از ظرفیت خازنی پارازیتی گیت سوئیچ در زمان روشن و خاموش شدن.
مقاومت کانال ماسفتهای سیلیکونی به شدت به دما حساس است. با افزایش دمای کارکرد از ۲۵ به ۱۰۰ درجه سانتیگراد، این مقاومت بیش از ۵۰ درصد افزایش مییابد. این پدیده پایداری حرارتی مدار را به خطر میاندازد.
در طراحی مدار، پارالل کردن ماسفتها مقاومت (on)} را کاهش میدهد اما ظرفیت خازنی کل را بالا برده و اتلاف سوئیچینگ را تشدید میکند. مهندسان با مدلسازیهای پیچیده ریاضی، نسبت بهینهای از سوئیچهای سمت بالا (High-Side FETs) و سوئیچهای سمت پایین (Low-Side FETs) – برای مثال نسبت ۳ به ۷ در مبدلهای ۱۲ به ۳.۳ ولت – را به کار میگیرند تا این دو اتلاف را به تعادل برسانند.

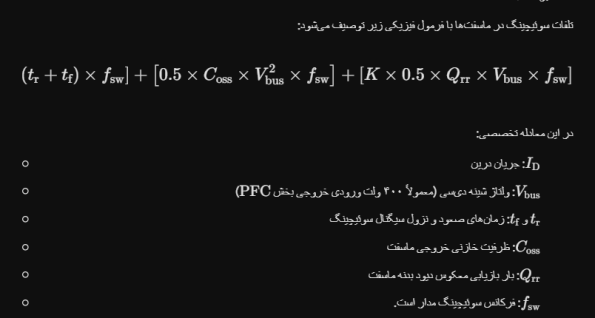

تلفات سوئیچینگ در ماسفتها با فرمول فیزیکی زیر توصیف میشود:
در پلتفرمهای فوقحرفهای پلاتینیوم و تیتانیوم، فناوری نیمههادیهای گالیوم نیترید (GaN HEMT) جایگزین ماسفتهای سیلیکونی سنتی شده است. گالیوم نیترید به دلیل داشتن ساختار اتمی با پهنای باند وسیع (Wide Bandgap) و موبیلیتی بالای الکترونها، دارای شاخص شایستگی بسیار پایینی است.
این امر بدین معناست که تراشه GaN در ابعادی بسیار کوچکتری نسبت به سیلیکون، مقاومت داخلی یکسانی ارائه میدهد که ظرفیت خازنی پارازیتی را تا ۱۰ برابر کاهش میدهد.
این ویژگی انقلابی به طراحان اجازه میدهد فرکانس سوئیچینگ را از محدودیتهای ۵۰ الی ۱۵۰ کیلوهرتز سیلیکونی عبور داده و به محدوده ۵۰۰ کیلوهرتز تا بیش از ۲ مگاهرتز برسانند. برآیند این گذار تکنولوژیک، کاهش ۳۰ درصدی تولید حرارت، پایداری دمایی بالا و کوچک شدن ۴۰ درصدی حجم فیزیکی ترانسفورماتورها و خازنهای صافی است.
چوکها و ترانسفورماتورها قطعات مغناطیسی هستند که برای ذخیره انرژی یا ایزولاسیون الکتریکی در منبع تغذیه کامپیوتر استفاده میشوند. در سیستمهای اقتصادی، از هستههای ارزانقیمت پودر آهن در منبع تغذیه کامپیوتر استفاده میشود. این هستهها در فرآیند سوئیچینگ فرکانس بالا، دچار تلفات پسماند (Hysteresis) و جریان گردابی شدید در هسته شده و راندمان را کاهش میدهند.
در سمت مقابل، پلتفرمهای پیشرفته از چوکهای با هسته آلیاژی نوین “سِنداست” (Sendust) یا ترکیبات سرامیک-فریت با نفوذپذیری مغناطیسی بالا استفاده میکنند که اتلاف فیزیکی ترانسفورماتور را ناچیز میسازد.
پدیده آزاردهنده “سوت کشیدن” یا Coil Whine ناشی از نوسانات شدید میدان مغناطیسی در سیمپیچهای سلف تحت اثر پدیده مغناطیسکاهش (Magnetostriction) است. نوسان جریانهای متناوب با فرکانسهای صوتی، نیروهای فیزیکی مکرری به سیمهای مسی وارد کرده و آنها را به لرزه در میآورد.
در پاورهای گرانقیمت، علاوه بر طراحی دقیق فیدبک کنترلر برای پیشگیری از نوسانات ریز چرخه، سیمپیچهای چوکها به طور کامل درون لاک عایقکاری نسوز غوطهور میشوند. همچنین این قطعات با چسبهای سیلیکونی صنعتی و رزینهای اپوکسی تحت شرایط خلاء تثبیت میشوند تا هرگونه لرزش فیزیکی سیمها به طور کامل خنثی گردد.
منبع تغذیه کامپیوتر ارزانقیمت از کنترلرهای آنالوگ ساده استفاده میکنند که تنها استانداردهای ایمنی پایه را پشتیبانی میکنند. در پلتفرمهای گرانقیمت پلاتینیوم و تیتانیوم، مدیریت ایمنی به آیسی ناظر تخصصی (Supervisor IC) مانند Weltrend WT7527RA سپرده شده است که فرآیندهای ایمنی OCP، OVP، UVP و SCP را به صورت بلادرنگ پایش میکند.
علاوه بر این، حضور یک میکروکنترلر مجهز به فِرمور اختصاصی (نظیر Weltrend WT51F104) امکان پیادهسازی حفاظت در برابر اضافه توان دو لایه (Dual-Layer OPP) را فراهم میکند.
جزییات ساخت فیزیکی در منبع تغذیه کامپیوتر گرانقیمت نشاندهنده کیفیت و طول عمر بالای آنهاست. در ساختار بردهای مدار چاپی (PCB) ردهبالا، از لایههای مسی ضخیمتر (مس دو اونس یا بیشتر) برای انتقال جریانهای بالا استفاده میشود تا افت ولتاژ روی لایهها کاهش یابد.
همچنین برای حفاظت از اتصالات قطعات در زمان قرارگیری برد در داخل کیس فلزی، یک شیلد پلاستیکی عایق در زیر برد مدار چاپی تعبیه میشود. این شیلد از فشرده شدن، خم شدن پایههای بلند قطعات الکترونیکی و وقوع اتصال کوتاههای ناگهانی جلوگیری میکند.
بخش کابلکشی این پاورها نیز از استانداردهای سختگیرانهای پیروی میکند. در حالی که پاورهای ارزانقیمت از کابلهای مسی استاندارد 18AWG استفاده میکنند، پاورهای پلاتینیوم مجهز به کابلهای ضخیمتر 16AWG با روکش نقرهپوش هستند که مقاومت الکتریکی را تا ۳۰ درصد کاهش میدهد.
کانکتورهای متصل به این کابلها نیز از نوع تقویتشده و سنگین (Heavy-Duty) انتخاب میشوند. این کانکتورها میتوانند تا ۱.۵ برابر جریان بیشتری را نسبت به کانکتورهای معمولی بدون خطر ذوبشدگی یا افت ولتاژ منتقل کنند.
پینهای فیزیکی این اتصالات به صورت مکانیکی کلیدگذاری شدهاند تا از اتصال اشتباه کابلهای PCIe به سوکتهای پردازنده (EPS) جلوگیری شود. در صورت بروز چنین خطایی، مدارهای ایمنی هوشمند پاور به سرعت متوجه شده و فرآیند استارتآپ را لغو میکنند.
بهینهسازی مصرف انرژی و دستیابی به استانداردهای بالای راندمان در انواع منبع تغذیه کامپیوتر، وابسته به توپولوژی سوئیچینگ به کار رفته در پلتفرم است.
بخش ورودی منبع تغذیه، جریان متناوب سینوسی شبکه برق را دریافت و پس از عبور از فیلترهای نویزگیر الکترومغناطیسی (EMI)، آن را یکسو میکند. بارگذاری غیرخطی خازنهای یکسوساز ورودی باعث تولید هارمونیکهای شدید جریان و افت شدید ضریب توان (Power Factor) سیستم میشود.
طبق قوانین بینالمللی، تمامی تجهیزات منبع تغذیه کامپیوتر با توان بیش از ۷۵ الی ۸۵ وات موظف به استفاده از مدارهای تصحیح ضریب توان هستند.
مدار تصحیح ضریب توان فعال (Active PFC) اساساً یک مبدل افزاینده (Boost Converter) است. این مدار جریان ورودی از شبکه را به صورت فعال کنترل کرده و آن را کاملاً همفاز با شکل موج ولتاژ شبکه نگه میدارد تا ضریب توان به عدد ایده آل ۱ (نزدیک به ۹۹ درصد) برسد.
این مدار افزاینده، ولتاژ خازنهای اصلی ورودی (Bus Capacitor) را در یک سطح ثابت بین ۳۵۰ الی ۴۰۰ ولت دیسی تثبیت میکند. وجود این مدار افزاینده باعث محافظت از منبع تغذیه در برابر افت ولتاژهای شدید شبکه (Brownout Protection) میشود.
همچنین این سیستم با استانداردهای سختگیرانه تست پایداری DIN-EN 61204 سازگاری دارد. در این تستها، منبع تغذیه باید بتواند در برابر افت ولتاژهای ورودی تا ۷۰ درصد ولتاژ نامی برای مدت ۲۰ میلیثانیه و افت تا ۴۰ درصد برای ۱۰۰ میلیثانیه بدون قطع خروجی مقاومت کند.
با این حال، یک ناسازگاری فنی در سیستمهای تصحیح ضریب توان فعال وجود دارد. یوپیاسهای (UPS) ارزانقیمت خانگی در زمان قطع برق، شکل موج ولتاژ شبهسینوسی یا مربعی تولید میکنند.
از آنجایی که در فاز تغییر حالت این یوپیاسها یک وقفه زمانی ناچیز وجود دارد، مدارهای تصحیح ضریب توان فعال به دلیل قطع جریان، دچار اضافه جریان ناگهانی میشوند. در این حالت سیستم ایمنی منبع تغذیه بلافاصله فرمان خاموش شدن کامپیوتر را صادر میکند. به همین علت، منبع تغذیه کامپیوتر پیشرفته دارای Active PFC همواره نیازمند استفاده از یوپیاسهای با خروجی سینوسی خالص (Pure Sine Wave) هستند.
در منبع تغذیه کامپیوتر اقتصادی ردهبرنز، سوئیچینگ فرآیندی خشن و با اتلاف بالا است. در توپولوژیهایی نظیر Flyback (مناسب برای توانهای کوچک زیر ۱۰۰ وات به علت ریپل بالای خروجی خازن) یا Forward دو ترانزیستوری، سوئیچها در حالی روشن و خاموش میشوند که جریان و ولتاژ بالایی روی کانال آنها قرار دارد. این هارد سوئیچینگ (Hard Switching) منجر به تولید حرارت بالا در ماسفتها و نویز الکترومغناطیسی شدید میشود.
در پلتفرمهای پلاتینیوم و تیتانیوم، از مبدلهای تشدیدی LLC نیمپل یا تمامپل استفاده میشود. این مبدلها از دو سلف (L) و یک خازن (C) برای ایجاد یک شبکه نوسانساز استفاده میکنند که فاز ولتاژ و جریان را نسبت به هم جابهجا میکند.
بدین ترتیب، ماسفتها در لحظهای روشن یا خاموش میشوند که ولتاژ دو سر آنها دقیقاً صفر است (سوئیچینگ در ولتاژ صفر یا ZVS). این تکنیک سوئیچینگ نرم، اتلاف انرژی در زمان تغییر وضعیت ماسفت را از بین میبرد.
برای اینکه مدار تشدیدی LLC بتواند در بهترین شرایط بازدهی خود کار کند، ولتاژ ورودی آن باید کاملاً ثابت باشد. این وظیفه بر عهده مدار Active PFC قبلی است که خروجی ثابت ۴۰۰ ولت دیسی را برای بخش LLC تأمین میکند. در حالتهای بیباری یا لودهای سبک، فرکانس این مدار تشدیدی تغییر کرده و وارد حالت کارکرد پالسی (Burst Mode) میشود تا مصرف برق در حالت استندبای به حداقل برسد.
پس از کاهش ولتاژ توسط ترانسفورماتور، جریان باید به ولتاژ مستقیم دیسی یکسو شود. یک پل دیودی سنتی به علت افت ولتاژ ثابت خود ($V_{\text{D})، تلفات حرارتی سنگینی در جریانهای بالا ایجاد میکند.
راندمان یک مدار یکسوساز دیودی سنتی طبق فرمول زیر محاسبه میشود:
اگر ولتاژ خروجی مورد نیاز برای قطعات دیجیتال بسیار پایین باشد (به عنوان مثال ولتاژ ۱ ولت برای هسته پردازنده)، وجود دو دیود با افت ولتاژ ۰.۷ ولت در مسیر جریان، راندمان یکسوسازی را به شدت کاهش میدهد. دیودهای شاتکی با افت ولتاژ پایینتر (۰.۲ الی ۰.۳ ولت) تا حدودی راندمان را بهبود میبخشند اما در توانهای بالا همچنان اتلاف حرارتی شدیدی دارند.
در منبع تغذیه کامپیوتر مدرن پلاتینیوم، دیودها با سوئیچهای فعال ماسفت جایگزین میشوند. این سیستم به همراه آیسی درایور فعال مانند AP436 و مبدلهای پیشران مانند ADP1610 برای تأمین ولتاژ گیت ۵ ولت کار میکند. مقاومت الکتریکی ناچیز سوئیچهای فعال، افت ولتاژ را به کمتر از ۵۰ میلیولت کاهش داده و راندمان تبدیل انرژی را تا ۲۵ درصد ارتقا میدهد.
مکانیسم کنترل ولتاژ ریلهای خروجی در منبع تغذیه کامپیوتر ارزانقیمت و حرفهای تفاوتهای عمدهای دارد:
برای درک عمیقتر تفاوتهای ملموس میان پلتفرمهای پرچمدار و اقتصادی، جدول زیر به مقایسه جزءبهجزء ساختار داخلی این دستگاهها پرداخته است:
| بخش پلتفرم الکترونیکی | منبع تغذیه ردهبالا و فوقحرفهای (Platinum / Titanium) | منبع تغذیه اقتصادی و ارزانقیمت (Bronze / Entry-Level) |
| خازنهای صافی اصلی (Bulk Caps) | خازنهای ژاپنی رده اول (Tier 1) با استاندارد دمایی ۱۰۵ درجه سانتیگراد و طول عمر ۱۰۰,۰۰۰ ساعت | خازنهای چینی یا تایوانی رده چهارم با استاندارد ۸۵ درجه سانتیگراد و عمر کوتاه |
| نوع خازنهای ثانویه خروجی | استفاده گسترده از خازنهای جامد پلیمری فاقد فویل مایع برای حذف اثرات مخرب تبخیر در دمای بالا | استفاده انحصاری از خازنهای الکترولیتی مایع ارزانقیمت با مقاومت سری معادل (ESR) بالا |
| توپولوژی کلیدزنی اولیه | سوئیچینگ نرم در ولتاژ صفر (ZVS) به کمک مدارهای تشدیدی فرکانس بالای LLC | سوئیچینگ سخت (Hard Switching) خشن با اتلاف بالا در توپولوژیهای تک/دو ترانزیستوری فوروارد |
| تکنولوژی متالورژی نیمههادی سوئیچ | ترانزیستورهای گالیوم نیترید (GaN) با ظرفیت خازنی پارازیتی گیت نزدیک به صفر | ماسفتهای سیلیکونی سنتی با مقاومت در حالت روشن بالا و تلفات هدایتی حرارتی شدید |
| فرکانس کاری بخش سوئیچینگ | محدوده فرکانسی ۵۰۰ کیلوهرتز الی ۲ مگاهرتز جهت کوچکسازی قطعات مغناطیسی و خازنها | محدوده فرکانسی محدود ۵۰ الی ۱۵۰ کیلوهرتز جهت پیشگیری از افزایش تلفات سوئیچینگ سیلیکون |
| مکانیسم یکسوسازی ثانویه | یکسوسازی همگام فعال با استفاده از ماسفتهای فوق کممقاومت و درایورهای هوشمند | یکسوسازی غیرفعال با استفاده از دیودهای شاتکی یا معمولی با افت ولتاژ ثابت و تولید حرارت زیاد |
| نحوه رگولاسیون ریلهای ولتاژ | مبدلهای مستقل باک DC-DC مشتقشده از ریل ۱۲+ ولت | رگولاسیون گروهی اشتراکی کویل ۱۲ و ۵ ولت با ریسک خارج شدن ولتاژ از تلورانس ATX |
| کیفیت متالورژی سلفها و چوکها | استفاده از هستههای آلیاژی پیشرفته سِنداست (Sendust) با تلفات پسماند ناچیز | استفاده از هستههای پودر آهن ارزانقیمت با تلفات جریان گردابی و اتلاف حرارتی بالا |
| کنترل فیزیکی لرزش و صدا (Coil Whine) | سیمپیچهای غوطهور در لاک عایق خلاء، رزینکاری اپوکسی سنگین و تثبیت فیزیکی کلافها | سیمپیچهای آزاد فاقد رزین، بسیار مستعد لرزش فیزیکی و ایجاد نویز آکوستیک سوت کشیدن |
| سیستم حفاظتی و آیسی ناظر | آیسی ناظر پیشرفته و میکروکنترلر مجهز به فِرمور حفاظتی اضافه بار دو لایه و پایش بلادرنگ | کنترلرهای آنالوگ ساده با تاخیر فاز بالا در قطع جریان و ریسک آسیبرسانی به قطعات کامپیوتر |
| مهندسی کابلها و اتصالات فیزیکی | کابلهای مدولار پیشرفته ضخیم 16AWG نقرهپوش با اتصالات سنگین جریان بالا | کابلهای ثابت غیرمدولار نازک 18AWG معمولی با خطر ذوبشدگی کانکتور در جریانهای بالا |
| طراحی فیزیکی برد الکترونیکی (PCB) | لایههای مسی ضخیم دو اونس، هیتسینکهای یکپارچه و عایق پلاستیکی ضربهگیر زیر برد | بردهای یکلایه ارزانقیمت، هیتسینکهای ورقی نازک و فاقد پایههای ضربهگیر استاندارد |
تحلیل جامع قطعات الکترونیکی و مکانیسمهای مداری نشان میدهد که تفاوت قیمت انواع منبع تغذیه کامپیوتر طلایی و پلاتینیوم، انعکاسی از مهندسی دقیق پلتفرمهای الکترونیکی است.
عبور از راندمان ۹۰ درصد و دستیابی به استانداردهای سختگیرانه پلاتینیوم و تیتانیوم بدون جایگزینی روشهای قدیمی با توپولوژیهای نوین نظیر مبدلهای تشدیدی فرکانس بالای LLC، استفاده از یکسوسازی همگام فعال و بهکارگیری نیمههادیهای گالیوم نیترید (GaN) عملاً غیرممکن است.
به کارگیری قطعاتی با متالورژی پیشرفته مانند خازنهای جامد پلیمری و خازنهای الکترولیتی رده اول ژاپنی، پایداری ولتاژ خروجی، ایمنی قطعات گرانقیمت متصل به پاور و پایداری عملکرد سیستم را در کارکردهای طولانیمدت تضمین میکند.
خرید منبع تغذیه کامپیوتر پلاتینیوم و تیتانیوم برای سیستمهای پردازش سنگین، ایستگاههای کاری شبانهروزی، سیستمهای سرور خانگی مداوم و پیکربندیهای گیمینگ پرچمدار با کارتهای گرافیک پرمصرف نظیر RTX 4090، یک تصمیم مهندسی عاقلانه و سرمایهگذاری توجیهپذیر است.
با این حال، برای اکثر کاربران سیستمهای دسکتاپ معمولی، منابع تغذیه استاندارد طلایی (Gold) مجهز به مبدلهای DC-DC بهترین توازن عملکردی را در برابر هزینه پرداختی ارائه میدهند.
