مادربرد ایسوس ROG MAXIMUS Z690 HERO EVA EDITION
![CPU AMD Ryzen™ 5000 Series/ 5000 G-Series/ 4000 G-Series/ 3000 Series/ 3000 G-Series/ 2000 Series/ 2000 G-Series Desktop Processors AMD Socket AM4 for AMD Ryzen™ 5000 Series/ 5000 G-Series/ 4000 G-Series/ 3000 Series/ 3000 G-Series/ 2000 Series/ 2000 G-Series Desktop Processors* * Refer to www.asus.com for CPU support list. Chipset X570 Memory AMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors 4 x DIMM, Max. 128GB, DDR4 4800(OC) / 4600(OC) / 4400(OC) / 4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3400(OC) / 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133 MHz, un-buffered memory* AMD Ryzen™ 5000 G-Series and 4000 G-Series Processors 4 x DIMM, Max. 128GB, DDR4 DDR4 5100(OC) / 5000(OC) / 4866(OC) / 4800(OC) / 4600(OC) / 4400(OC) / 4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3400(OC) / 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133 MHz, un-buffered memory* AMD Ryzen™ 2000 Series Desktop Processors 4 x DIMM, max. 128GB, DDR4 3600(OC) / 3466(OC) / 3400(OC) / 3200(OC) / 3000(OC) / 2933 / 2800 / 2666 / 2400 / 2133 MHz, un-buffered memory* AMD Ryzen™ 3000 G-Series and 2000-G Series Desktop Processors 4 x DIMM, max. 128GB, DDR4 3200(OC) / 3000(OC) / 2933 / 2800 / 2666 / 2400 / 2133 MHz, un-buffered memory* OptiMem II Dual Channel Memory Architecture ECC Memory (ECC mode) support varies by CPU. * Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists). Graphics 1 x HDMI® 2.1(4K@60Hz) 2 x Intel® Thunderbolt™ 4 ports (USB Type-C®) support DisplayPort 1.2/1.4 and Thunderbolt™ video outputs * * VGA resolution support depends on processors' or graphic cards' resolution. For more details about the video input and output settings please refer to the user manual. Expansion Slots AMD Ryzen™ 5000 Series and 3000 Series Desktop Processors 2 x PCIe 4.0 x16 (x16 or dual x8**)* AMD Ryzen™ 5000 G-Serie, 4000 G-Series and 2000 Series Processors 2 x PCIe 3.0 x16 (x16 or dual x8**)* AMD Ryzen™ 2000 G-Series and 3000 G-Series Processors 1 x PCIe 3.0 x16 (x8 mode)* AMD X570 Chipset 1 x PCIe 4.0 x16 slot (supports x4 mode) * Support PCIe bandwidth bifurcation for RAID on CPU function. ** PCIEX16_2 slot share bandwidth with M.2_2, which runs at PCIe 4.0/3.0 x8 by default. When M.2_2 is enabled, PCIEX16_2 will run PCIe 4.0/3.0 x4 mode, adjust this item in BIOS settings. Storage Supports 3 x M.2 slots and 6 x SATA 6Gb/s ports Total supports 3 x M.2 slots and 6 x SATA 6Gb/s ports AMD Ryzen™ 5000 Series and 3000 Series Desktop Processors M.2_1 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 & SATA modes) M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4)* AMD Ryzen™ 5000 G-Serie, 4000 G-Series and 2000 Series Processors M.2_1 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 3.0 x4 & SATA modes) M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 3.0 x4)* AMD Ryzen™ 2000 G-Series and 3000 G-Series Processors M.2_1 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 3.0 x4 & SATA modes) AMD X570 Chipset M.2_3 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 & SATA modes) Supports RAID 0, 1, 10 6 x SATA 6Gb/s ports * M.2_2 slot share bandwidth with PCIEX16_2. When M.2_2 is enabled, PCIEX16_2 will run PCIe 4.0/3.0 x4 mode, adjust this item in BIOS settings. Ethernet 1 x Intel® 2.5Gb Ethernet 1 x Marvell® 10Gb Ethernet 1 x Marvell® AQtion AQC113CS 10Gb Ethernet 1 x Intel® I225-V 2.5Gb Ethernet ASUS LANGuard Wireless & Bluetooth 2x2 Dual Band Wi-Fi 6E (802.11a/b/g/n/ac/ax) + BT5.2 Wi-Fi 6E 2x2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax) Supports 2.4/5/6GHz frequency band* Bluetooth v5.2 * WiFi 6E 6GHz regulatory may vary between countries, and function will be ready in Windows 11 or later. USB Rear USB:Total 10 ports Rear USB (Total 10 ports) 2 x Thunderbolt™ 4 port(s) (2 x USB Type-C®) with up to 5V/3A, 15W charging support 4 x USB 3.2 Gen 2 port(s) (4 x Type-A) 4 x USB 3.2 Gen 1 port(s) (4 x Type-A) Front USB (Total 9 ports) 1 x USB 3.2 Gen 2 connector (support(s) USB Type-C®) 1 x USB 3.2 Gen 1 header(s) support(s) additional 2 USB 3.2 Gen 1 ports 3 x USB 2.0 header(s) support(s) additional 6 USB 2.0 ports Audio Realtek S1220A 7.1 Surround Sound High Definition Audio CODEC* - Impedance sense for front and rear headphone outputs - Internal audio Amplifier to enhance the highest quality sound for headphone and speakers - Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking - High quality 120 dB SNR stereo playback output and 113 dB SNR recording input (Line-in) - Supports up to 32-Bit/192 kHz playback* Audio Features - Power pre-regulator reduces power input noise to ensure consistent performance - Premium Japanese audio capacitors - Dedicated audio PCB layers - Audio cover - Unique de-pop circuit * Due to limitations in HDA bandwidth, 32-Bit/192 kHz is not supported for 7.1 Surround Sound audio. Back Panel I/O Ports 2 x Thunderbolt™ 4 USB Type-C® port(s) 4 x USB 3.2 Gen 2 port(s) (4 x Type-A) 4 x USB 3.2 Gen 1 port(s) (4 x Type-A) 1 x DisplayPort (Input only) 1 x HDMI® port 1 x Intel® I225-V 2.5Gb Ethernet port 1 x Marvell® AQtion AQC113CS 10Gb Ethernet port 1 x ASUS Wi-Fi Module 5 x Audio jacks 1 x BIOS FlashBack™ button Internal I/O Connectors Fan and Cooling related 1 x 4-pin CPU Fan header(s) 1 x 4-pin CPU OPT Fan header(s) 1 x 4-pin AIO Pump header(s) 1 x W_PUMP+ header(s) 4 x 4-pin Chassis Fan header(s) Power related 1 x 24-pin Main Power connector 1 x 8-pin +12V Power connector 1 x 4-pin +12V Power connector Storage related 3 x M.2 slots (Key M) 6 x SATA 6Gb/s ports USB 1 x USB 3.2 Gen 2 connector (support(s) USB Type-C®) 1 x USB 3.2 Gen 1 header(s) support(s) additional 2 USB 3.2 Gen 1 ports 3 x USB 2.0 header(s) support(s) additional 6 USB 2.0 ports Miscellaneous 3 x AURA Addressable Gen 2 header(s) 1 x AURA RGB header(s) 1 x Clear CMOS header 1 x COM Port header 1 x Front Panel Audio header (AAFP) 1 x SPI TPM header (14-1pin) 1 x 20-3 pin System Panel header with Chassis intrude function 1 x Thermal Sensor header Special Features ASUS 5X PROTECTION III - DIGI+ VRM (- Digital power design with Dr. MOS) - Enhanced DRAM Overcurrent Protection - ESD Guards - LANGuard - Overvoltage Protection - SafeSlot Core - Stainless-Steel Back I/O ASUS Q-Design - Q-DIMM - Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green]) - M.2 Q-Latch - Q-Slot ASUS Thermal Solution - M.2 heatsink - VRM heatsink design ASUS EZ DIY - BIOS FlashBack™ button - BIOS FlashBack™ LED - ProCool II - Pre-mounted I/O shield - SafeSlot AURA Sync - AURA RGB header(s) - Addressable Gen 2 RGB header(s) Bespoke Motherboard Design & Business Focused Features - 24/7 Reliability - Overcurrent Protection Software Features ASUS Exclusive Software Armoury Crate - AURA Creator - AURA Sync - Two-Way AI Noise Cancelation AI Suite 3 - 5-Way Optimization by Dual Intelligent Processors 5 TPU EPU Digi+ VRM Fan Xpert 4 Turbo app - EZ update ASUS CPU-Z IT Management software supported - ASUS Control Center Express(ACCE) ProArt Creator Hub DAEMON Tools Norton Anti-virus software (Free Trial version) WinRAR UEFI BIOS ASUS EZ DIY - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 - ASUS UEFI BIOS EZ Mode FlexKey BIOS 256 Mb Flash ROM, UEFI AMI BIOS Manageability WOL by PME, PXE Accessories Cables 4 x SATA 6Gb/s cables 1 x DP to DP cable for Thunderbolt™ 4 Miscellaneous 1 x ASUS Wi-Fi moving antennas 2 x M.2 Rubber Package(s) 1 x M.2 SSD screw package(s) 1 x Q-connector Installation Media 1 x Support DVD Documentation 1 x ACC Express Activation Key Card 1 x User manual Operating System Windows® 11 64-bit, Windows® 10 64-bit Windows® 10 64-bit, Windows® 11 Ready Form Factor ATX 30.5cm*24.5cm](https://www.dfmrendering.com/wp-content/uploads/2022/01/fwebp6-1-150x150.webp)
تماس بگیرید
- نورپردازی RGB
- پشتیبانی از سوکت LGA 1700 نسل دوازدهم intel
- پشتیبانی از 2x PCIe 5.0 و 1x PCIe 4.0
- پشتیبانی از 5x M.2 slots و 6x SATA 6Gb/s

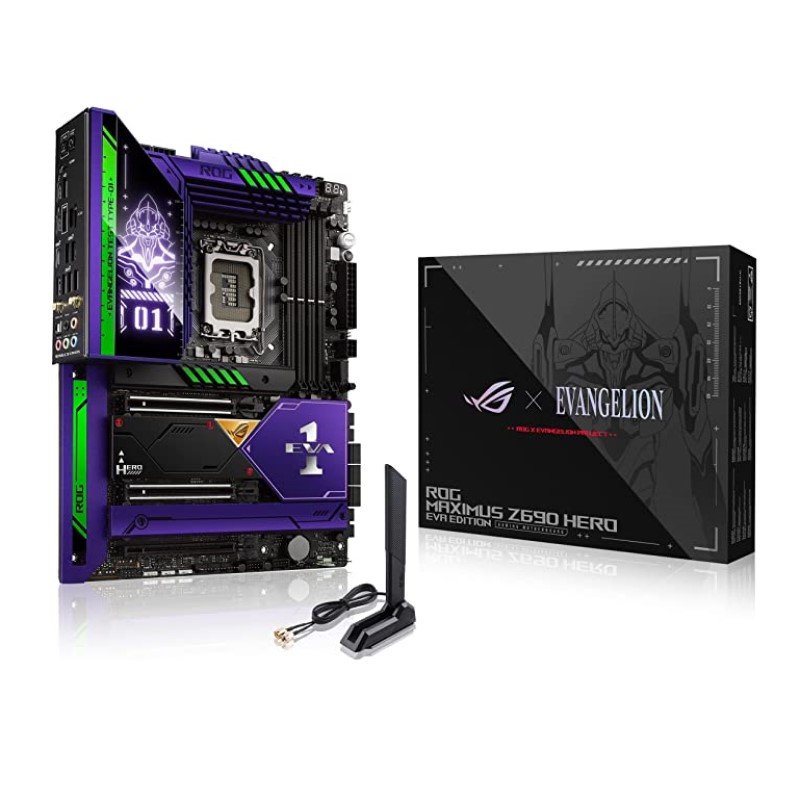

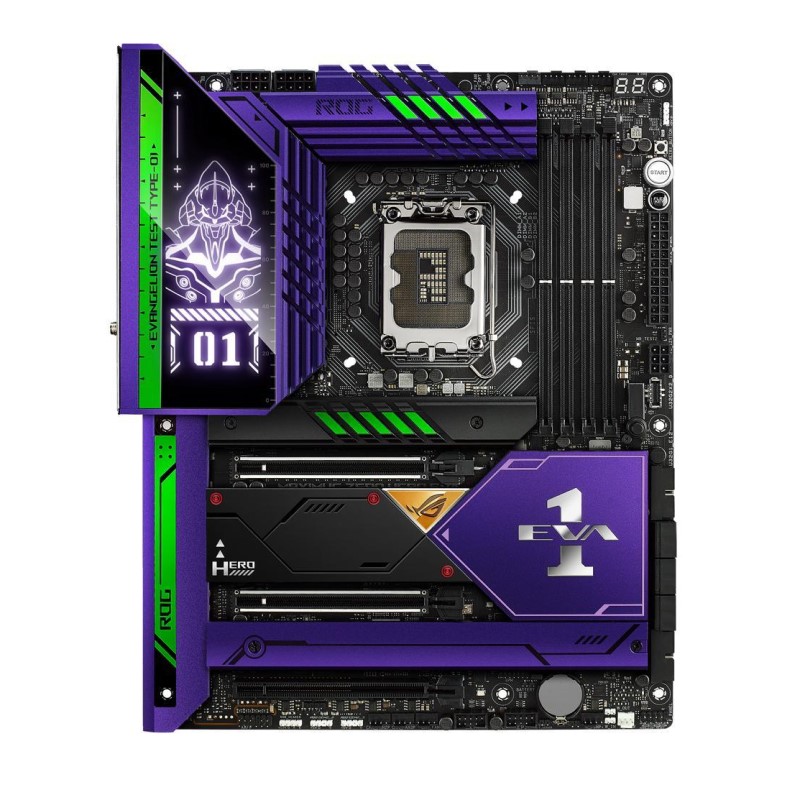

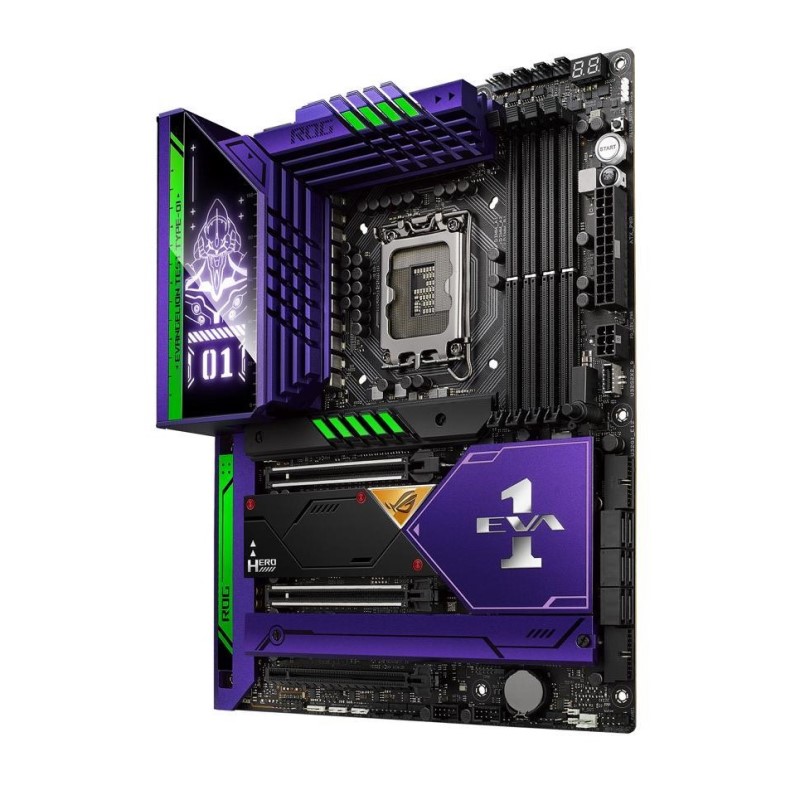

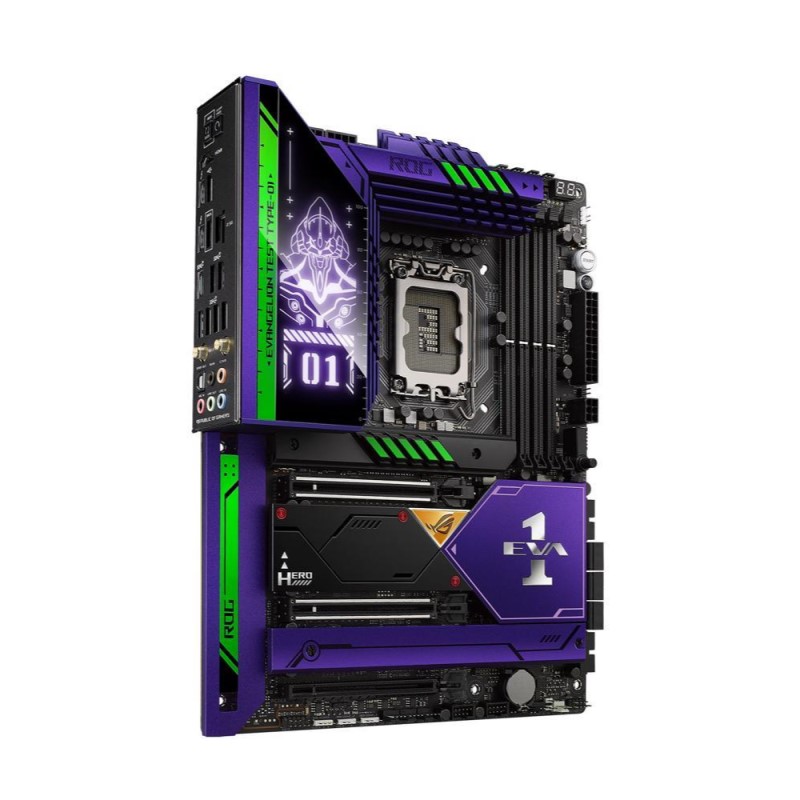

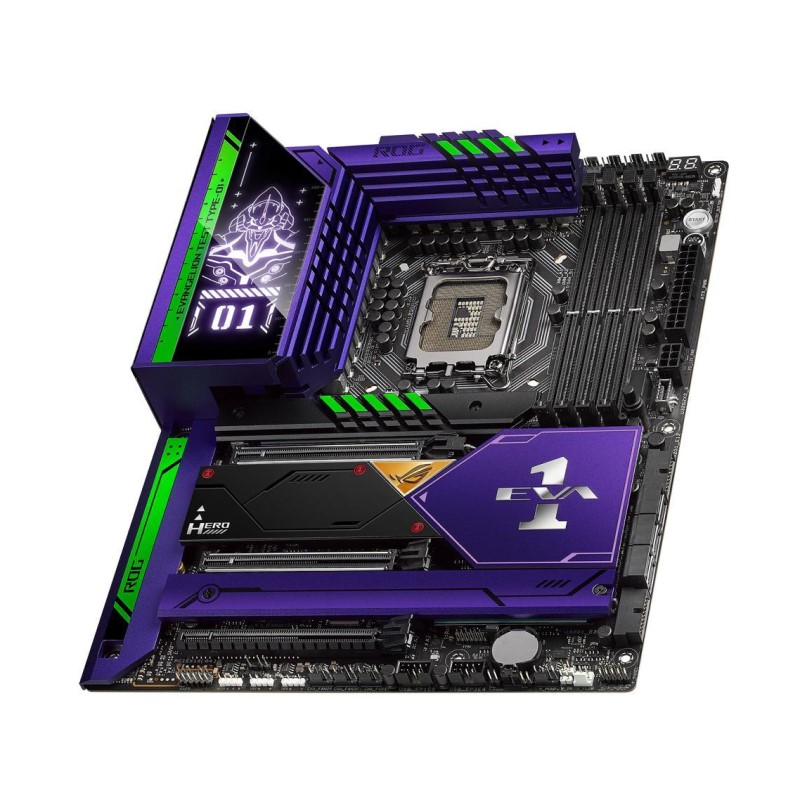

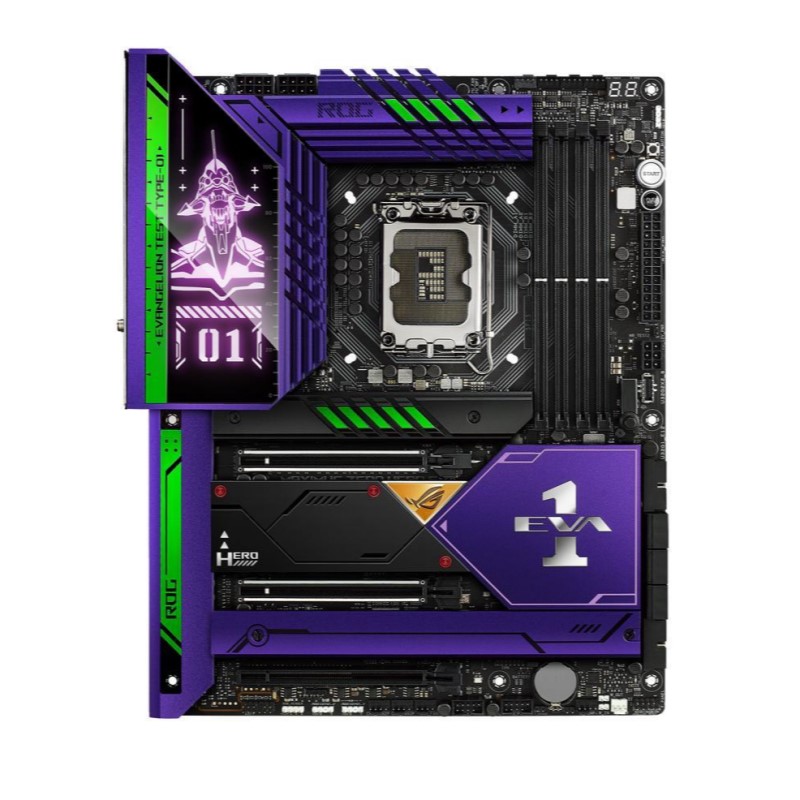

ASUS ROG MAXIMUS Z690 HERO EVA EDITION LGA1700 12th Gen ATX Motherboard
مادربرد گیمینگ ایسوس ROG MAXIMUS Z690 HERO EVA EDITION با فرم ظاهری ATX، ترکیبی از رنگ‌های بنفش و سبز کلاسیک و کاملا مجهز است. خنک کننده قوی و پشتیبانی از توان مصرفی بالا، امکان به حداکثر رساندن عملکرد آخرین پردازنده های نسل دوازدهم پردازنده های Intel® 12th Gen Processors را دارد.
مادربرد هوشمند ایسوس ROG MAXIMUS Z690 HERO EVA EDITION
نرم افزارهای هوشمند به شما کمک می کند تا از عملکرد بهینه سیستم مطمئن شوید. جدیدترین پیشرفت‌های مبتنی بر هوش مصنوعی ترفندهای پیشرفته ایسوس چهار عملکرد اساسی را شامل می‌شوند : اورکلاک هوش مصنوعی (OC)+6400، خنک کننده AI، شبکه سازی (Intel 2.5Gb Ethernet /Wi-Fi 6E / ASUS LANGuard) و حذف نویز با فناوری هوش مصنوعی (Onboard audio).
- هیت سینک VRM و I/O آلومینیومی : یک هیت سینک VRM، روی ماسفت ها، چوک ها (آلیاژ MicroFine) و خازن های فلزی درجه یک از طریق یک لوله حرارتی تعبیه شده، به پوشش I/o آلومینیومی متصل می شود، تا مساحت را برای اتلاف افزایش دهد.
- هیت سینک چیپست chipset : هیت سینک اختصاصی چیپست برای حفظ عملکرد بهینه، گرما را از بین می برد.
- هیت سینک های M.2 : سه هیت سینک اختصاصی تا سه درایو M.2 را در محدوده دمای عملیاتی بهینه برای عملکرد بهینه ثابت نگه می دارند.
ROG Maximus Z690 Hero علاوه بر عملکرد عالی، نمایشگر جدید Polymo Lighting را معرفی می‌کند. پوشش ورودی/خروجی را با مجموعه‌ای از ریزساختارهای چشم نواز از نور و رنگ تزئین می‌کند.
این طراحی منحصر به فرد دارای دو الگوی RGB است. سازندگان را قادر می‌سازد تا سبک RGB خاص و منحصر به فردشان را به نمایش بگذارند.
| نام تجاری | ASUS |
|---|---|
| مدل | ROG MAXIMUS Z690 HERO EVA EDITION |
| فرم ظاهری | ATX |
| پلتفرم پردازنده | intel |
| سوکت پردازنده | LGA1700 |
| نسل پردازنده | 12th Gen نسل دوازدهم |
| چیپست Chipset | Intel Z690 |
| پردازنده CPU | 12th Gen Intel Core |
| حافظه قابل پشتیبانی | DDR5 |
| تعداد کانال قابل پشتیبانی حافظه | دو کانال |
| تعداد اسلات حافظه | 4 عدد |
| حداکثر حجم حافظه | 128 گیگابایت |
| حداکثر فرکانس حافظه | (OC)+6400 |
| پورت تصویر | 1x HDMI, 2x Intel Thunderbolt 4 ports (USB Type-C), 4K@60Hz HDMI 2.1, DisplayPort 1.4, Thunderbolt video |
| اسلات توسعه | Intel® 12th Gen Processors: 2x PCIe 5.0 x16 slots (support x16 or x8/x8 modes), Intel® Z690 Chipset: 1x PCIe 4.0 x16 slot (supports x4, x4/x4 modes) |
| اتصال دهنده برق | 1x 24-pin Main Power connector, 1x 6-pin PCIe Graphics Card connector, 2x 8-pin +12V Power connector |
| اسلات M2 | 5 عدد |
| پورت SATA | 6x SATA 6Gb/s |
| شبکه | 1x Intel 2.5Gb |
| شبکه بی سیم | 2×2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax) |
| بلوتوث | v5.2 |
| پورت USB جلو | 1x USB 3.2 Gen 2×2, 2x USB 2.0, 2x USB 3.2 Gen 1 |
| پورت USB پشت | 2x Thunderbolt™ 4 ports (2 x USB Type-C®), 2x USB 2.0 ports (2 x Type-A), 7x USB 3.2 Gen 2 ports (6 x Type-A + 1 x USB Type-C®) |
| پورت های پنل پشت | 1x BIOS FlashBack™ button, 1x Clear CMOS button, 1x HDMI®, 1x Intel® 2.5Gb Ethernet, 1x Optical S/PDIF out port, 1x Wi-Fi, 5x Gold-plated audio jacks |
| اتصالات ورودی/خروجی داخلی | 1x 10-1 pin System Panel header, 1x 2-pin Water In header, 1x 2-pin Water Out header, 1x 3-pin Water Flow header, 1x 4-pin AIO Pump header, 1x 4-pin CPU Fan header, 1x 4-pin CPU OPT Fan header, 1x AURA RGB header, 1x Thermal Sensor header, 1x W_PUMP+ header, 4x 4-pin Chassis Fan headers |
| نورپردازی | RGB |
| ابعاد | |
| بایوس BIOS | 256Mb Flash ROM, UEFI AMI BIOS |
