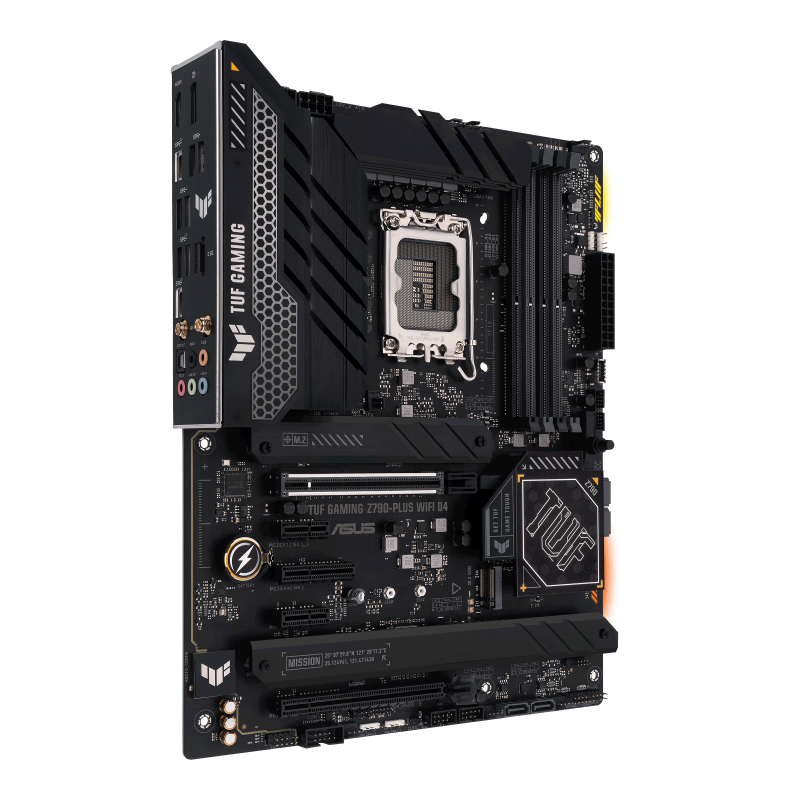

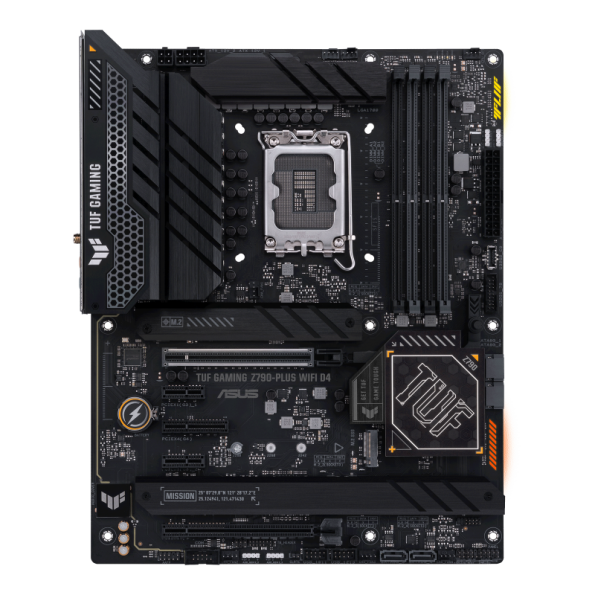

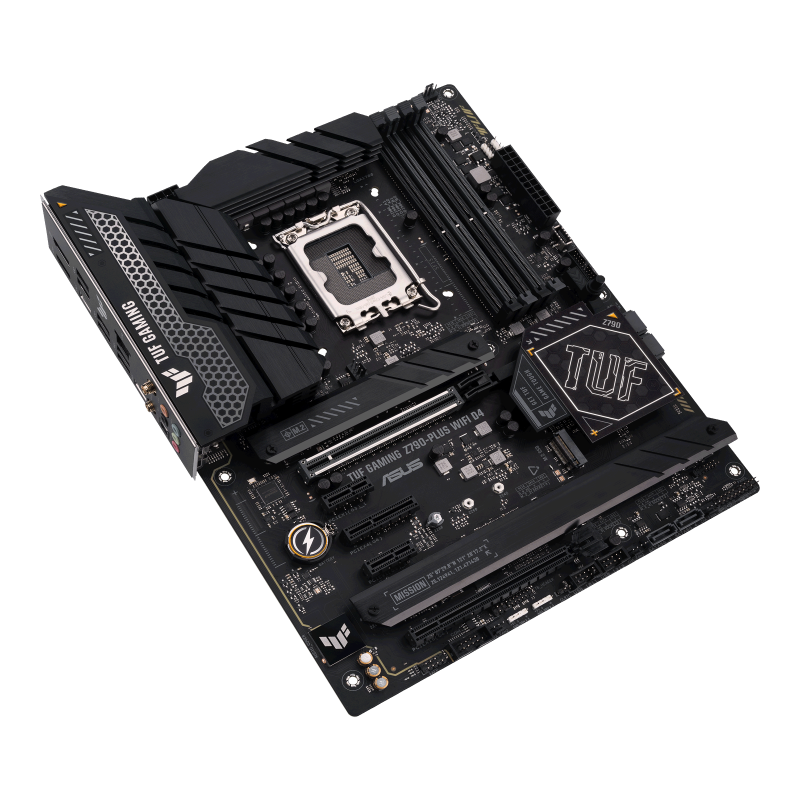

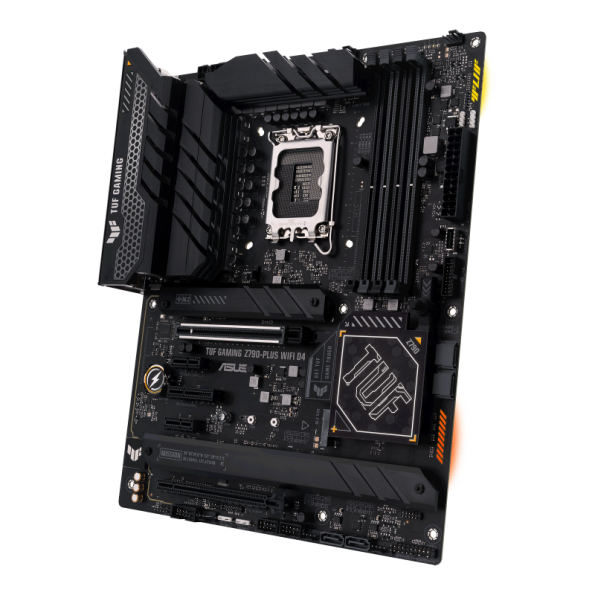

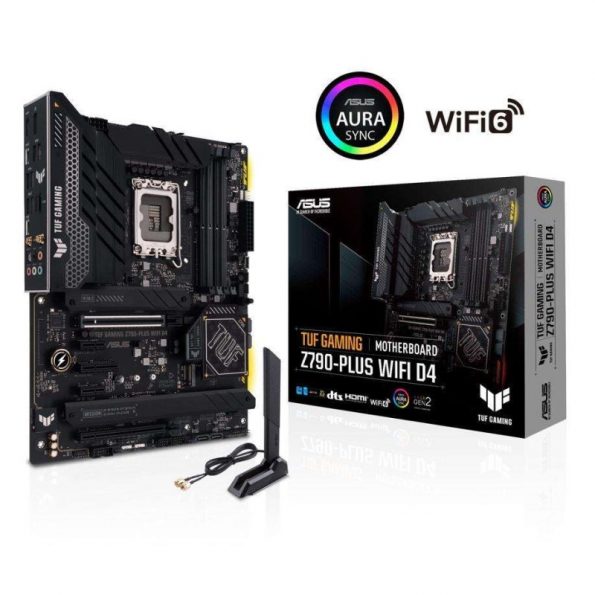

مادربرد ایسوس TUF GAMING Z790-PLUS WIFI D4
تماس بگیرید
- فرم ظاهری ATX
- سوکت Intel LGA1700 چیپست Intel Z790
- چهار اسلات حافظه DDR4 128GB فرکانس 5333
- هشت پورت USB3.2
- چهار پورت SATA 6Gb/s
- چهار اسلات M.2
ASUS TUF GAMING Z790-PLUS WIFI D4 DDR4 LGA1700 Motherboard
مادربرد ایسوس TUF GAMING Z790-PLUS WIFI D4 با اجزای درجه نظامی، اتصالات توان ارتقا یافته و یک سیستم خنک کننده جامع طراحی شده است، با عملکرد عالی برای بازی های فراتر از انتظارات است. مادربردهای TUF GAMING همچنین تحت آزمایش‌های استقامتی سخت‌گیرانه قرار می‌گیرند تا اطمینان حاصل شود که می‌توانند شرایطی را که ممکن است دیگران با شکست مواجه شوند، تحمل کنند. از نظر زیبایی شناختی، این مدل دارای یک پلاک نام برجسته و عناصر طراحی لانه زنبوری است تا منعکس کننده قابلیت اطمینان و ثباتی باشد که سری TUF GAMING را تعریف می کند.
ویژگی های کاربر پسند و DIY
- دکمه Q-RELEASE اسلات PCIe برای محکم کردن و یا خارج کردن کارت گرافیک از اسلات به آسانی
- دکمه Q-LATCH اسلات M2 برای خارج کردن SSD و یا محکم کردن کارت حافظه برای محافظت بیشتر
- پیچ های شکاف تخصصی M.2 خطر افتادن و یا گم شدن پیچ را در حین برداشتن هیت سینک M.2 کاهش می دهد
- Q-LED نشانگرهایی برای تشخیص عملکرد CPU، RAM، کارت گرافیک و دستگاه‌های ذخیره‌سازی
مشخصات مادربرد ایسوس TUF GAMING Z790-PLUS WIFI D4
عملکرد PERFORMANCE
طراحی توان POWER DESIGN
- مراحل توان DrMOS
- طراحی PCB شش لایه
- کانکتورهای برق 8+4 پین ProCool
- قطعات TUF
- Digi+ VRM
خنک کننده Cooling
- هیت سیک VRM افزایش یافته
- هیت سینک PCH عالی
- طراحی هیت سینک M.2 بهینه شده
پشتیبانی از PCIe 4.0
چهار اسلات PCIe 4.0 M.2 تا دو دستگاه 22110 را پشتیبانی می‌کنند و همچنین پشتیبانی از NVMe SSD RAID را برای پتانسیل عملکرد باورنکردنی ارائه می‌کنند. یک پیکربندی RAID با حداکثر چهار دستگاه ذخیره‌سازی PCIe 4.0 ایجاد کنید تا از سریع‌ترین سرعت انتقال داده لذت ببرید.
اتصالات Connectivity
- USB 3.2 Gen 2×2 Type-C
- PCIe 5.0
- USB 3.2 Gen 2 Type-C جلویی
- پشتیبانی از Thunderbolt™(USB4)
شبکه سازی NETWORKING
- شبکه Intel 2.5 Gb Ethernet
اترنت داخلی 2.5 گیگابایتی با افزایش سرعت پهنای باند تا 2.5 برابر، اتصال LAN شما را تا حدی بالا می‌برد. با استفاده از کابل LAN موجود خود، می‌توانید از مزایای این ارتقاء شبکه برای کاهش تأخیر، تجربه جریان‌های ویدیویی با وضوح بالا و لذت بردن از انتقال سریع‌تر فایل استفاده کنید.
- WiFi 6
ماژول WiFi 6 اینتل با استاندارد 802.11ax سازگار است و حداکثر پهنای باند را تا 2.4 گیگابیت بر ثانیه افزایش می دهد. شاید مهمتر از آن، عملکرد کارآمدتر در شبکه های شلوغ با ترافیک زیاد بهینه شده است. مادربرد خود را با روترهای ASUS WiFi 6 هماهنگ کنید و پتانسیل شبکه WiFi 6 را به طور کامل تجربه کنید.
| نام تجاری | ASUS |
|---|---|
| مدل | TUF GAMING Z790-PLUS WIFI D4 |
| شماره مدل | 90MB1CR0-M0EAY0 |
| فرم ظاهری | ATX |
| پلتفرم پردازنده | intel |
| پردازنده CPU | Intel Socket LGA1700 |
| نسل پردازنده | 13th Gen نسل سیزدهم |
| سوکت پردازنده | LGA1700 |
| چیپست Chipset | Intel Z790 |
| حافظه قابل پشتیبانی | DDR4 |
| تعداد اسلات حافظه | 4 عدد |
| حداکثر حجم حافظه | 128 گیگابایت |
| حداکثر فرکانس حافظه | 5333(OC) |
| تعداد کانال قابل پشتیبانی حافظه | دو کانال |
| اسلات توسعه | 1x PCIe 4.0 x16 slot (supports x4 mode), 1x PCIe 4.0 x4, 1x PCIe 5.0 x16 slots, 2x PCIe 3.0 x1 slots |
| پورت تصویر | 1x DisplayPort, 1x HDMI |
| پورت USB جلو | 1x USB 3.2 Gen 1, 1x USB 3.2 Gen 2 (USB Type-C), 2x USB 2.0 |
| پورت USB پشت | 1x USB 3.2 Gen 2×2 port (1x USB Type-C), 3x USB 3.2 Gen 2 port (2x Type-A + 1x USB Type-C), 4x USB 3.2 Gen 1 ports (4x Type-A) |
| اتصالات ورودی/خروجی داخلی | 1x 4-pin AIO Pump header, 1x 4-pin CPU Fan header, 1x 4-pin CPU OPT Fan header, 4x 4-pin Chassis Fan headers |

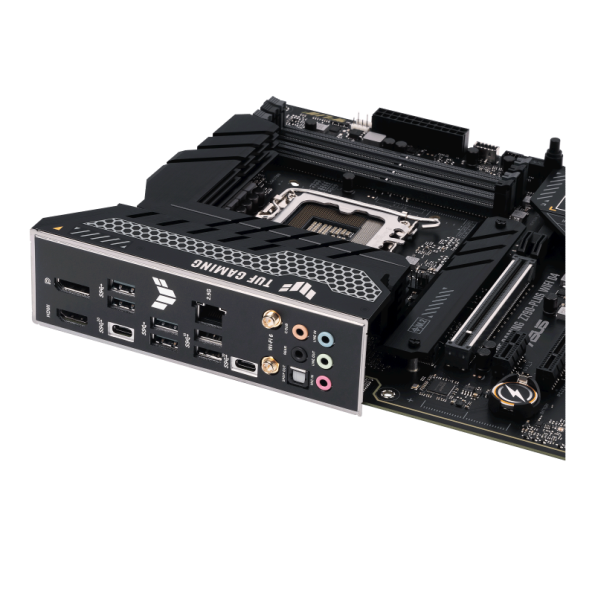

| پورت های پنل پشت | 1x DisplayPort, 1x HDMI®, 1x Intel® 2.5Gb Ethernet, 1x Optical S/PDIF out port, 1x Wi-Fi, 5x Audio jacks |
| اسلات M2 | 4 عدد |
| پورت SATA | 4x SATA 6Gb/s |
| اتصال دهنده برق | 1x 24-pin Main Power connector, 1x 4-pin +12V Power connector, 1x 8-pin +12V Power connector |
| بلوتوث | v5.2 |
| شبکه | 1x Intel 2.5Gb |
| شبکه بی سیم | 2×2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax) |
| نورپردازی | RGB |
| بایوس BIOS | 192(128+64)Mb Flash ROM, UEFI AMI BIOS |
| ابعاد |
