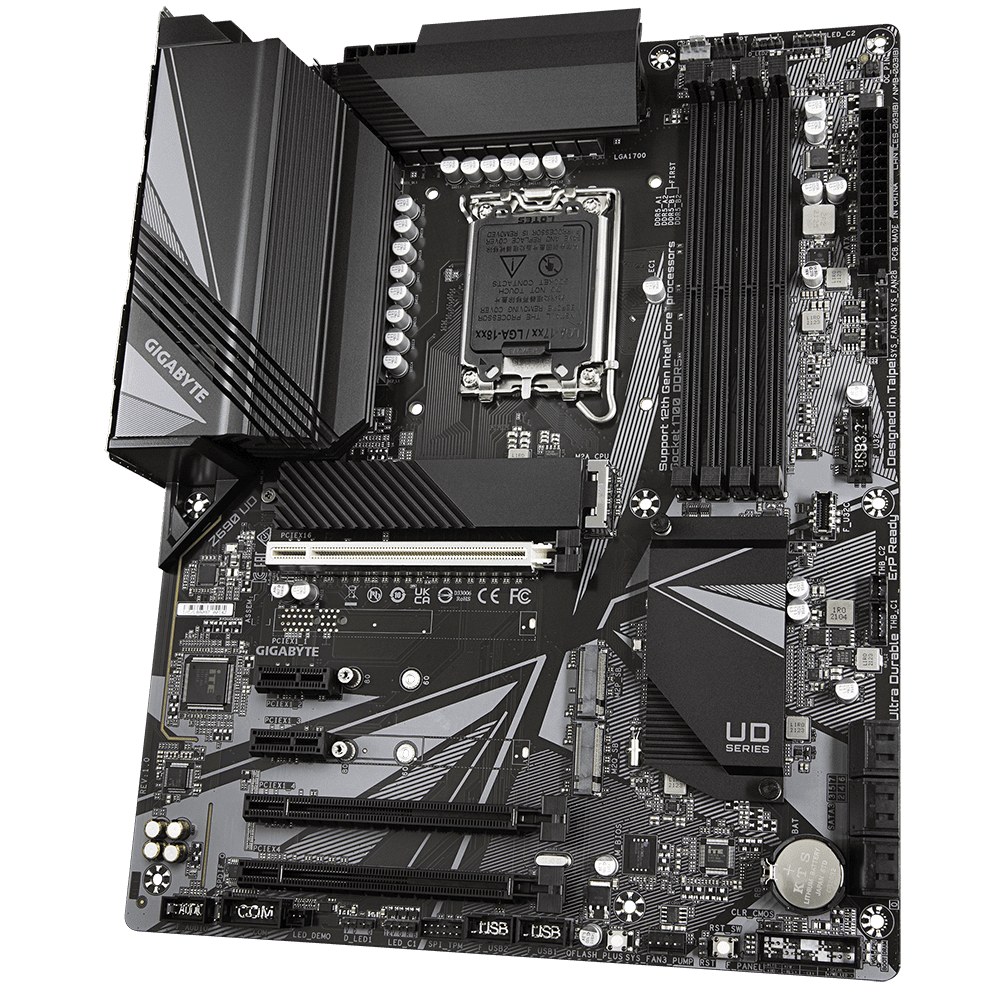

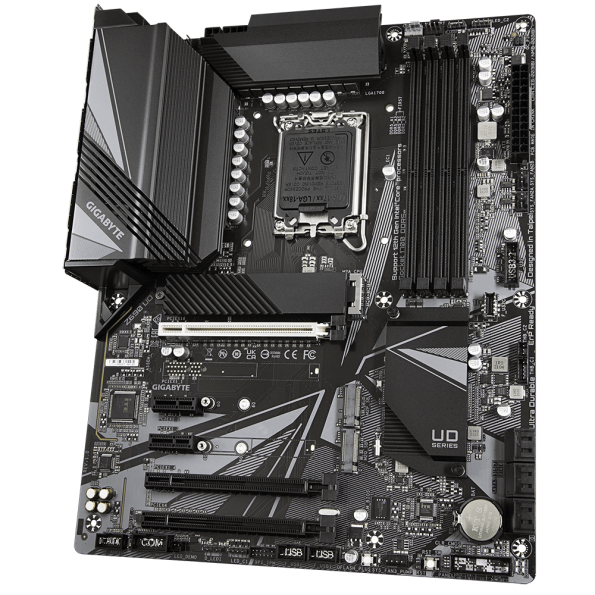

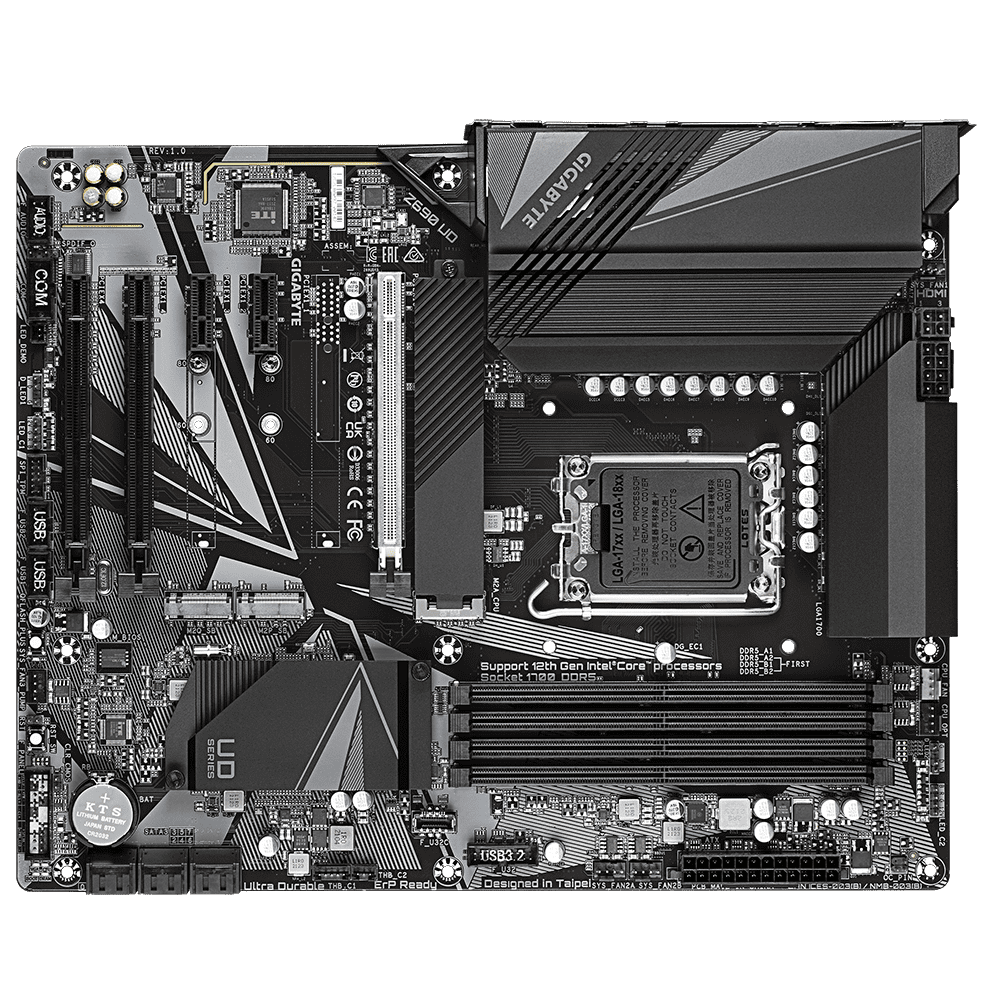

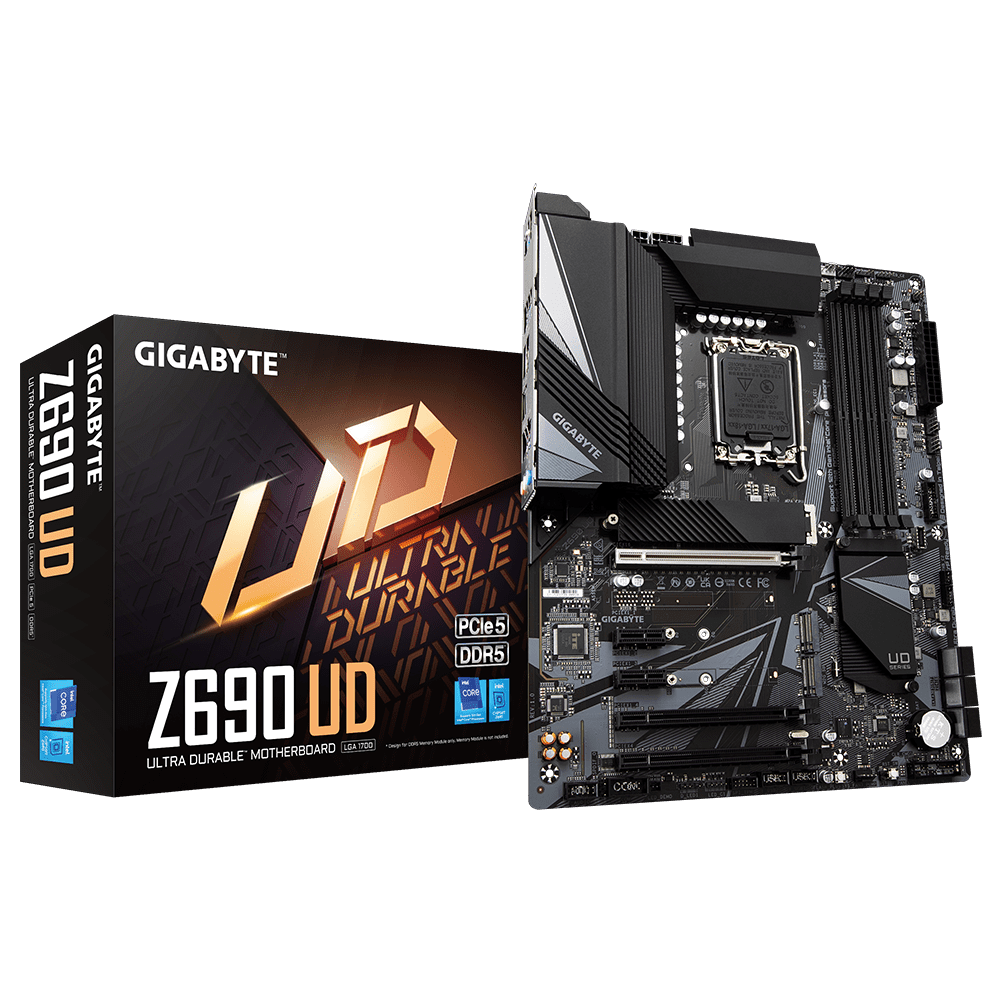

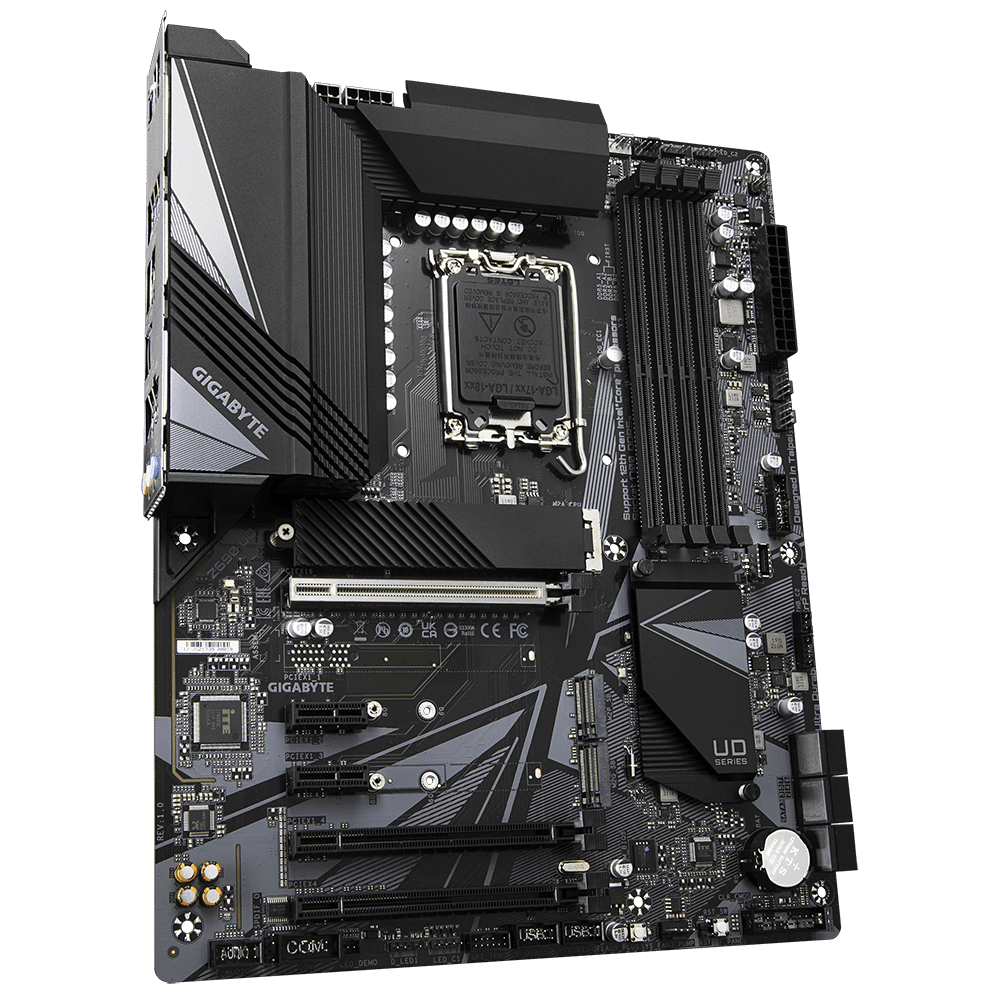

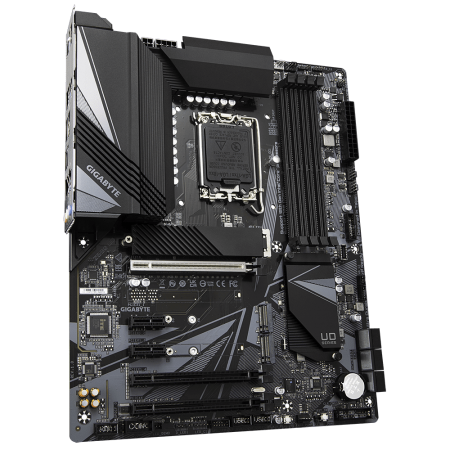

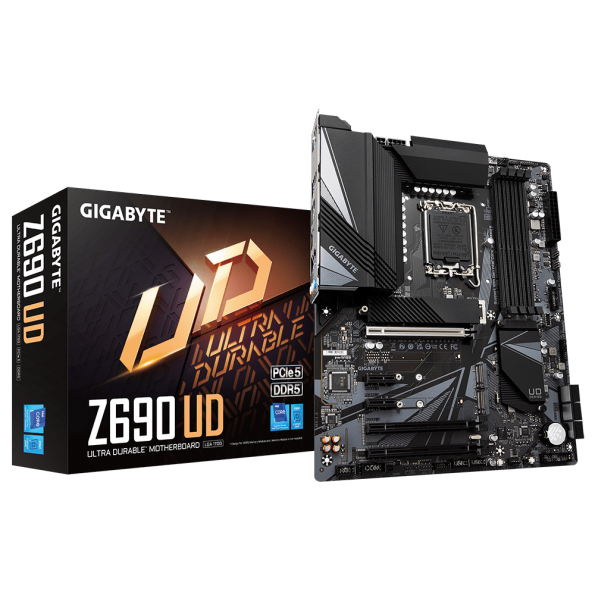

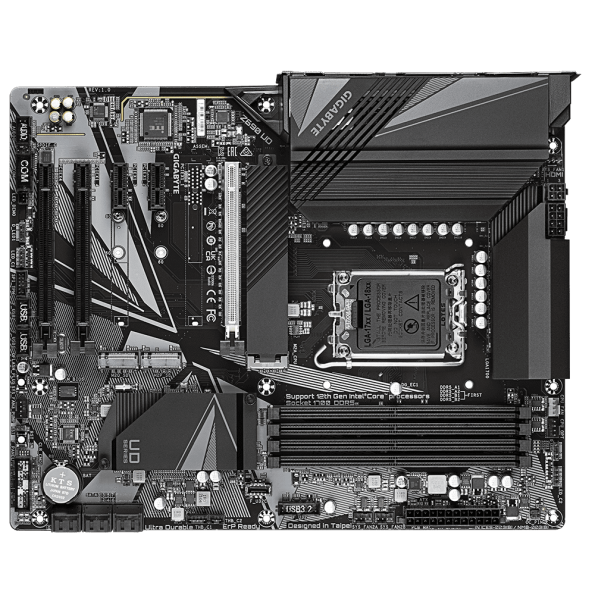

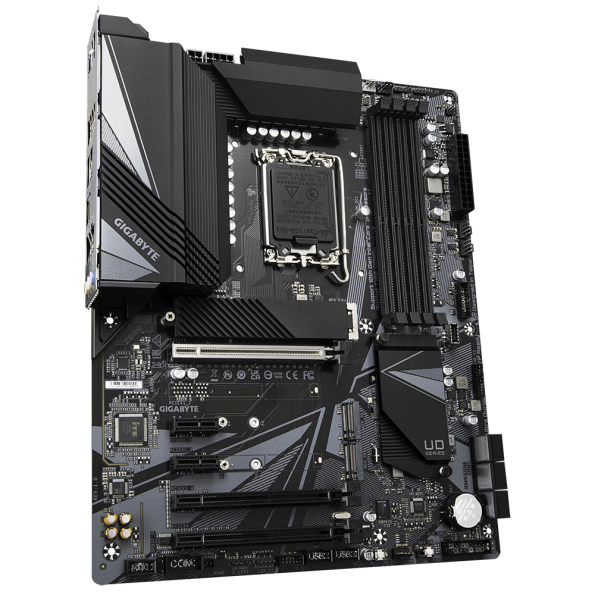

مادربرد گیگابایت GIGABYTE AORUS Z690 UD

Brand:
GIGABYTE لوگو
GIGABYTE
  • سوکت: LGA 1700 برای پردازنده های نسل دوازدهم اینتل آلدر لیک
  • چیپست: اینتل Z690
  • رم: تا 128 گیگابایت حافظه DDR5 با حداکثر فرکانس 6000 مگاهرتز
  • سیستم تغذیه: مدار 16+1+2 فاز رگولاتور
  • تراشه صوتی: Realtek ALC4080 CODEC
  • شبکه سیمی: کنترلر اینتل نوع 2.5 گیگابیتی
  • شبکه بدون سیم: ندارد-پشتیبانی از انواع دانگل های Wi-Fi
  • اسلات های توسعه: PCI-E 5.0
  • آرایش چند گرافیکه: AMD Quad-GPU CrossFire و 22-Way AMD CrossFire
  • اسلات 2: 3 اسلات SSD M.2 نوع PCI-E/NVME و SATA III
  • سیستم عامل: ویندوزهای 10 و 11
  • کلاس کاری: گیمینگ، رندرینگ، تولید محتوا، پرچمدار میانی
  ... نفر در حال مشاهده همزمان این محصول هستند

  اشتراک گذاری

مادربرد GIGABYTE AORUS Z690 UD همان مادربرد GIGABYTE AORUS Z690 UDAX است؛ با همان ویژگی و برتری ها. با این وجود اگر نیازی به شبکه بدون سیم Wi-Fi 6 ندارید، می توانید با هزینه ای کمتر این مادربرد را جایگزین کرده و بودجه خود را برای خرید قطعات بهتر ذخیره کنید. این محصول را میتوانید هم اینک از فروشگاه مازستا تهیه فرمایید

این مادربرد یک پرچمدار میانی است که برای سیستم های میان رده گیمینگ، رندرینگ، روزمره و پردازش های گوناگون طراحی شده است. این مادربرد انبوهی از فناوری و ویژگی های انحصاری و خاص گیگابایت را در خود حمل کرده تا بودجه شما را برای نهایت استفاده بهینه سازی کند. مادربرد AORUS Z690 UD یک انتخاب هوشمندانه است!

مادربرد GIGABYTE AORUS Z690 UD
مادربرد GIGABYTE AORUS Z690 UD

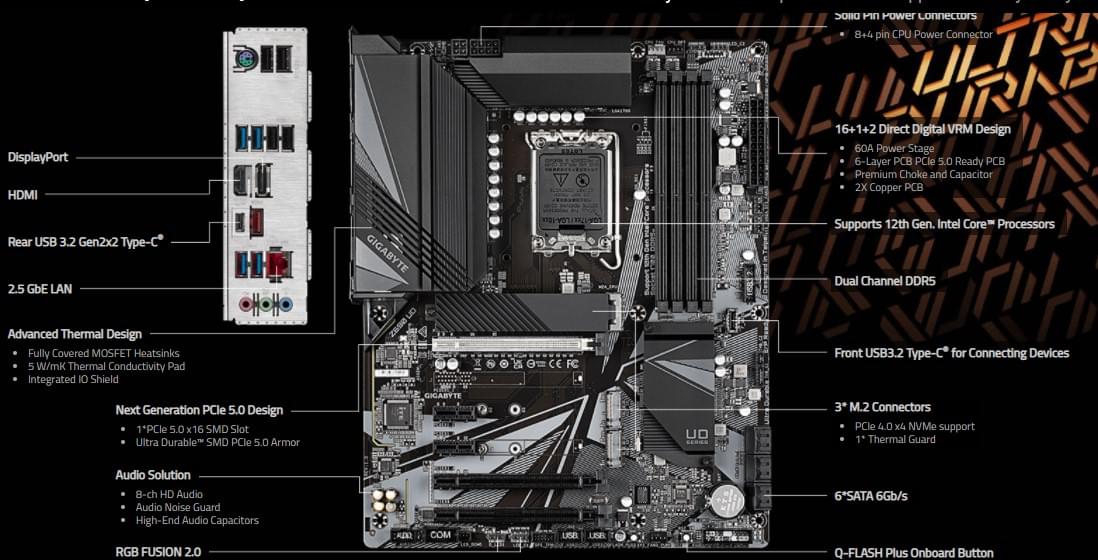

سیستم تغذیه قدرتمند برای رسیدن به اوج!

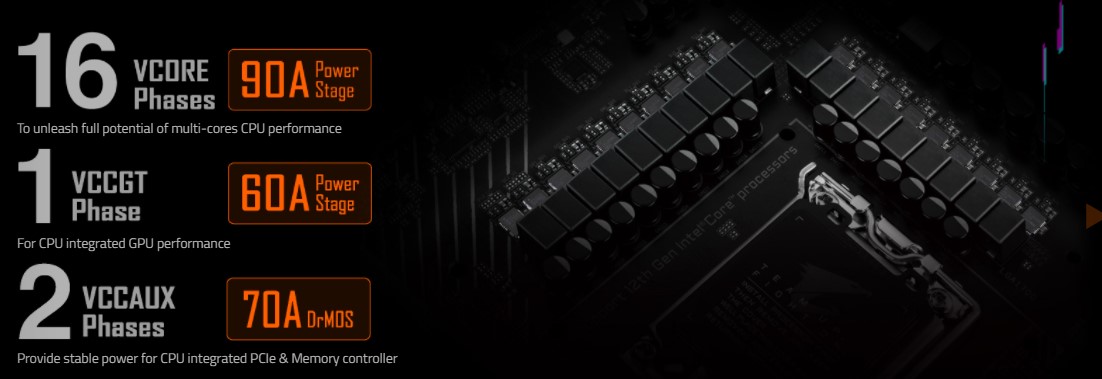

مادربرد GIGABYTE AORUS Z690 UD  با سیستم تغذیه پیشرفته دارای 16 فاز رگولاتور برای CPU، یک فاز برای GPU مجتمع پردازنده و 2 فاز برای حافظه رم DDR5 است که به صورت 100 درصد دیجیتالی کنترل می شوند. چوک های به کار رفته در مدار تغذیه VRM برای CPU از نوع 90 آمپری هستند؛ حافظه رم نیز با تغذیه قدرتمند 60 آمپری بالاترین فرکانس ها را به شما خواهد داد.

مادربرد GIGABYTE AORUS Z690 UD
مادربرد GIGABYTE AORUS Z690 UD

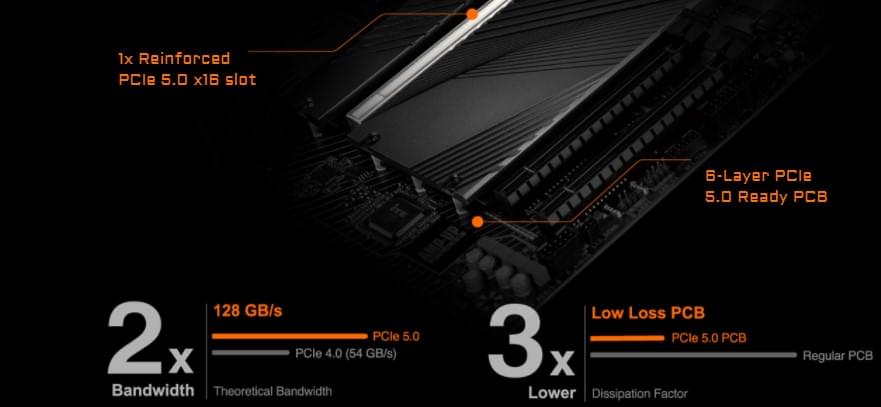

گذرگاه تازه وارد PCI-E 5.0 با پهنای باند حیرت انگیز

مادربردهای GIGABYTE Z690 از جدیدترین گذرگاه دنیای سخت افزار یعنی PCI-E 5.0 بهره می برند که برای اولین بار در جهان، با پلتفرم نسل دوازدهم اینتل عرضه می شود.

گیگابایت برای اطمینان از استحکام بالای اسلات توسعه PCI-E 5.0 در آن بخش از PCB با 6 لایه استفاده کرده و خود اسلات نیز با فلزکاری اضافی مستحکم تر شده است. پهنای باند گذرگاه PCI-E 5.0 به طور شگفت انگیزی دو برابر بیشتر از PCI-E 4.0 است. طراحی این اسلات در مادربردهای گیگابایت با نهایت امپدانس، سرعت و حداقل نویز انجام شده است.

مادربرد GIGABYTE AORUS Z690 UD
مادربرد AORUS Z690 UD

خنک کننده مطمئن برای رسیدن به نهایت ها!

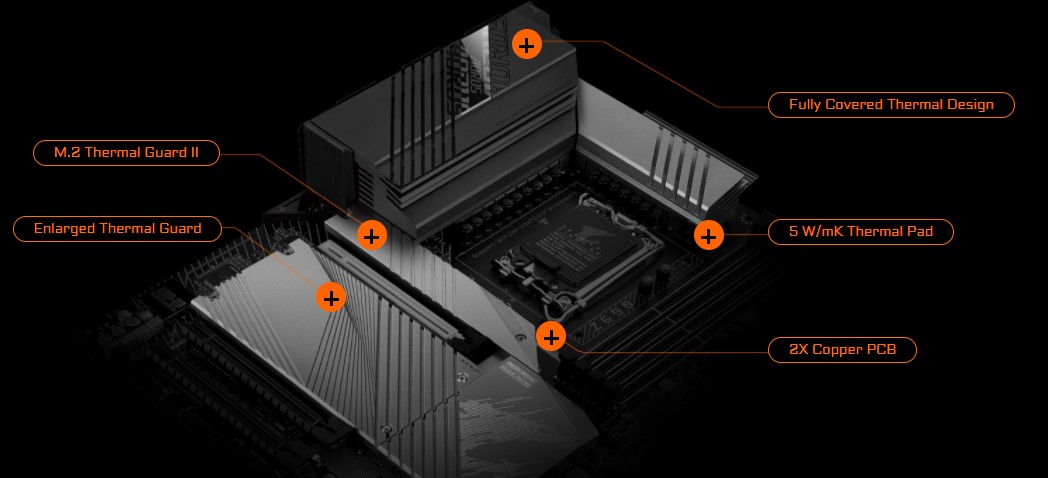

با خیال راحت به نهایت فرکانس و سرعت برسید آن هم در حالی که هیچ محدودیتی زمانی ندارید. خنک کننده های مادربردها دیگر محدود به مدار تغذیه VRM نیستند؛ گیگابایت در مادربردهای جدید Z690 یک اکوسیستم جدید را برای خنک سازی بخش های حیاتی ارائه می دهند. ماسفت های تغذیه با هیت سینک چند لایه پوشش داده شده اند.

ابعاد خنک کننده این بهش به 2 برابر افزایش یافته است؛ هیت سینک ها به گونه ای طراحی شده اند که می توانند از گردش فن های داخل کیس برای خنک سازی بیشتر استفاده کنند.

همچنین گیگابایت از پدهای حرارتی 5W/mk در زیر هیت سینک ها استفاده کرده است. تیر نهایی در این بخش استفاده از 2 برابر مس بیشتر در مدار چاپی یا همان PCB است که بدین ترتیب حرارت را در تمام بخش های مادربرد پخش کرده و از تجمع آن جلوگیری می کند. اسلات های توسعه SSD M.2 نیز با هیت سینک دوگانه که بخشی از آن به چیپست متصل است، خنک نگاه داشته می شوند.

مادربرد GIGABYTE AORUS Z690 UD
مادربرد AORUS Z690 UD

فناوری GIGABYTE Ultra Durable برای حداکثر دوام و طول عمر

جدیدترین مادربردهای گیگابایت-آئورس به فناوری ساخت Ultra Durable مجهز هستند. این فناوری فرآیند تولید با کیفیت بالا و استفاده از بهترین قطعات الکترونیکی را به منظور افزایش دوام و طول عمر مادربردها تضمین می کند.

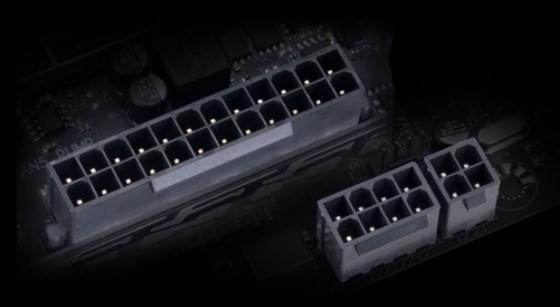

همچنین ورودی های برق مادربرد GIGABYTE AORUS Z690 UD مانند ATX 24pin و ATX 12V و تغذیه پردازنده از نوع Solid Pin Power هستند تا بدین ترتیب زیر سنگین ترین لودهای سیستم نیز گرمای ایجاد شده را تحمل کرده، جریان بالا را دقیق و بدون نقص ارسال کرده و دوام بالاتری را در این بخش ارائه دهند.

مادربرد GIGABYTE AORUS Z690 UD
مادربرد GIGABYTE AORUS Z690 UD
  • CPU
    1. LGA1700 socket: Support for 12th Generation Intel® Core™ i9 processors/Intel® Core™ i7 processors/Intel® Core™ i5 processors
    2. L3 cache varies with CPU
    (Please refer to “CPU Support List” for more information.)
  • Chipset
    1. Intel® Z690 Express Chipset
  • Memory
    1. Support for DDR5 6000(O.C.) / 5800(O.C.) / 5600(O.C.) / 5400(O.C.) / 5200(O.C.) / 4800 / 4000 MHz memory modules
    2. 4 x DDR DIMM sockets supporting up to 128 GB (32 GB single DIMM capacity) of system memory
    3. Dual channel memory architecture
    4. Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode)
    5. Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules
    6. Support for Extreme Memory Profile (XMP) memory modules
    (Go to GIGABYTE’s website for the latest supported memory speeds and memory modules.)
  • Onboard GraphicsIntegrated Graphics Processor-Intel® HD Graphics support:
    1. 1 x HDMI port, supporting a maximum resolution of 4096×2160@60 Hz
      * Support for HDMI 2.1 version and HDCP 2.3.
      ** Support native HDMI 2.1 TMDS compatible ports.
    2. 1 x DisplayPort, supporting a maximum resolution of 4096×2304@60 Hz
      * Support for DisplayPort 1.2 version and HDCP 2.3
    (Graphics specifications may vary depending on CPU support.)
  • Audio
    1. Realtek® Audio CODEC
    2. High Definition Audio
    3. 2/4/5.1/7.1-channel
      * To configure 7.1-channel audio, you need to open the audio software and select Device advanced settings > Playback Device to change the default setting first. Please visit GIGABYTE’s website for details on configuring the audio software.
    4. Support for S/PDIF Out
  • LAN
    1. Realtek® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)
  • Expansion Slots
    1. 1 x PCI Express x16 slot, running at x16 (PCIEX16)
      * For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot.
      (The PCIEX16 slot conforms to PCI Express 5.0 standard.)
    2. 1 x PCI Express x16 slot, running at x4 (PCIEX4)
    3. 1 x PCI Express x16 slot, running at x1 (PCIEX1_4)
    4. 2 x PCI Express x1 slots
      (The PCIEX4 and PCIEX1 slots conform to PCI Express 3.0 standard.)
  • Multi-Graphics Technology
    1. Support for AMD Quad-GPU CrossFire™ and 2-Way AMD CrossFire™ technologies
  • Storage InterfaceCPU:
    1. 1 x M.2 connector (Socket 3, M key, type 2260/2280/22110 PCIe 4.0 x4/x2 SSD support) (M2A_CPU)
    Chipset:
    1. 1 x M.2 connector (Socket 3, M key, type 2260/2280 PCIe 4.0 x4/x2 SSD support) (M2P_SB)
    2. 1 x M.2 connector (Socket 3, M key, type 2260/2280 PCIe 4.0 x4/x2 SSD support) (M2Q_SB)
    3. 6 x SATA 6Gb/s connectors
    Support for RAID 0, RAID 1, RAID 5, and RAID 10

    Intel® Optane™ Memory Ready
    * System acceleration with Intel® Optane™ Memory can only be enabled on the M.2 connectors supported by the Chipset.
  • USBChipset:
    1. 1 x USB Type-C® port on the back panel, with USB 3.2 Gen 2×2 support
    2. 1 x USB Type-C® port with USB 3.2 Gen 1 support, available through the internal USB header
    3. 1 x USB 3.2 Gen 2 Type-A ports (red) on the back panel
    4. 6 x USB 3.2 Gen 1 ports (4 ports on the back panel, 2 ports available through the internal USB header)
    5. 8 x USB 2.0/1.1 ports (4 ports on the back panel, 4 ports available through the internal USB headers)
    Chipset+2 USB 2.0 Hubs:
  • Internal I/O Connectors
    1. 1 x 24-pin ATX main power connector
    2. 1 x 8-pin ATX 12V power connector
    3. 1 x 4-pin ATX 12V power connector
    4. 1 x CPU fan header
    5. 1 x water cooling CPU fan header
    6. 3 x system fan headers
    7. 1 x system fan/water cooling pump header
    8. 2 x addressable LED strip headers
    9. 2 x RGB LED strip headers
    10. 3 x M.2 Socket 3 connectors
    11. 6 x SATA 6Gb/s connectors
    12. 1 x front panel header
    13. 1 x front panel audio header
    14. 1 x S/PDIF Out header
    15. 1 x USB Type-C® header, with USB 3.2 Gen 1 support
    16. 1 x USB 3.2 Gen 1 header
    17. 2 x USB 2.0/1.1 headers
    18. 1 x serial port header
    19. 2 x Thunderbolt™ add-in card connectors
    20. 1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 module only)
    21. 1 x reset button
    22. 1 x reset jumper
    23. 1 x Q-Flash Plus button
    24. 1 x Clear CMOS jumper
    *All fan headers are subject to support AIO_Pump, Pump and high performance fan with the capability of delivering up to 2A/12V @ 24W.

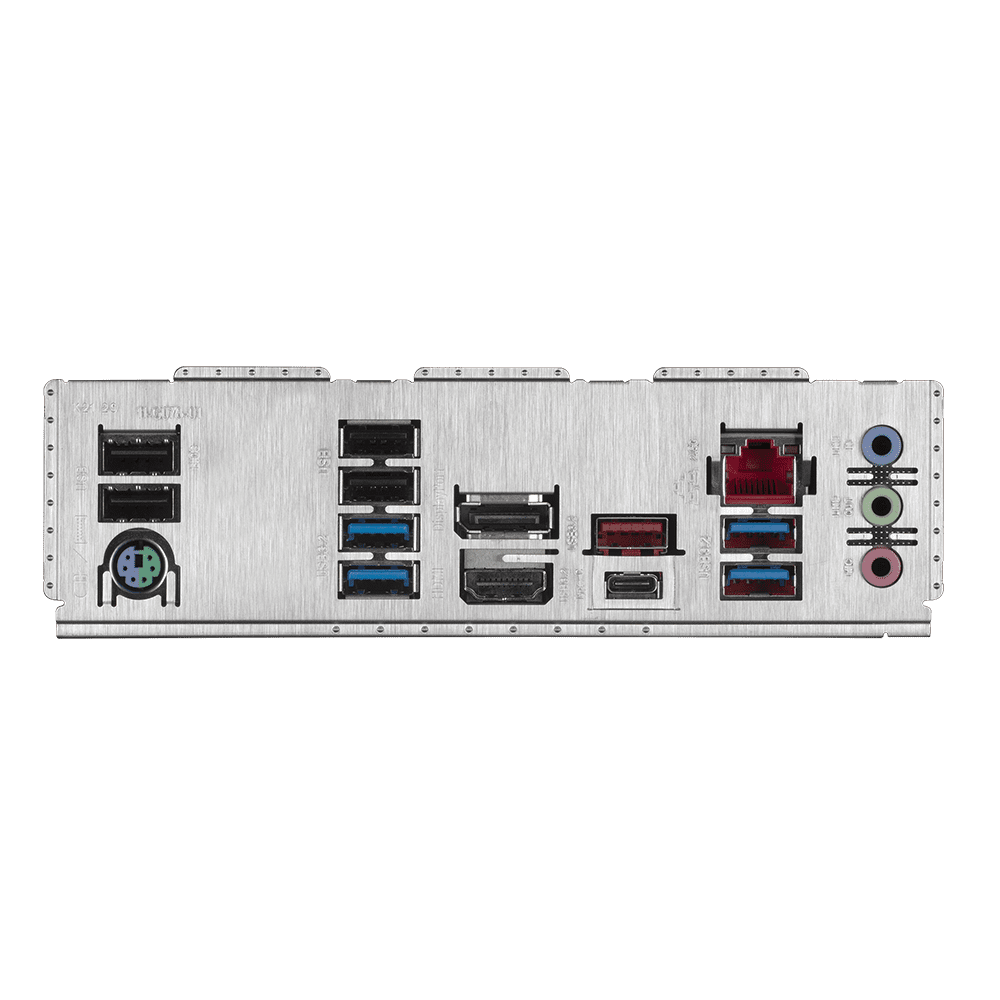

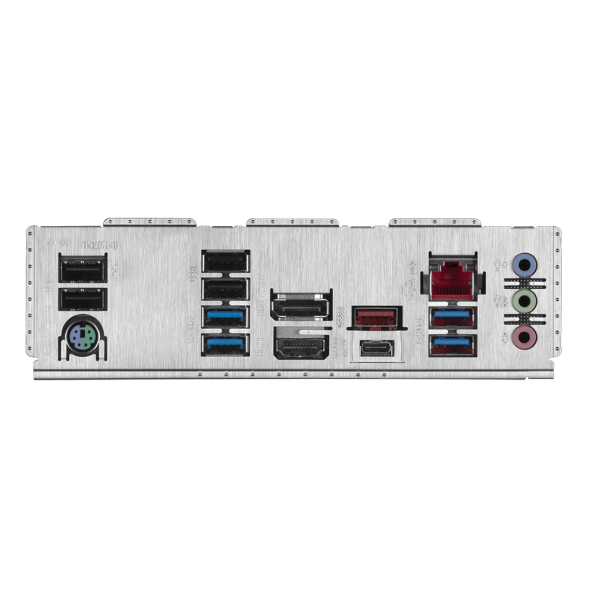

  • Back Panel Connectors
    1. 1 x PS/2 keyboard/mouse port
    2. 1 x DisplayPort
    3. 1 x HDMI port
    4. 1 x USB Type-C® port, with USB 3.2 Gen 2×2 support
    5. 1 x USB 3.2 Gen 2 Type-A port (red)
    6. 4 x USB 3.2 Gen 1 ports
    7. 4 x USB 2.0/1.1 ports
    8. 1 x RJ-45 port
    9. 3 x audio jacks
  • I/O Controller
    1. iTE® I/O Controller Chip
  • H/W Monitoring
    1. Voltage detection
    2. Temperature detection
    3. Fan speed detection
    4. Water cooling flow rate detection
    5. Fan fail warning
    6. Fan speed control
      * Whether the fan (pump) speed control function is supported will depend on the fan (pump) you install.
  • BIOS
    1. 1 x 256 Mbit flash
    2. Use of licensed AMI UEFI BIOS
    3. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
  • Unique Features
    1. Support for APP Center
      * Available applications in APP Center may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications.
      @BIOS
      EasyTune
      Fast Boot
      Game Boost
      ON/OFF Charge
      RGB Fusion
      Smart Backup
      System Information Viewer
    2. Support for Q-Flash Plus
    3. Support for Q-Flash
    4. Support for Xpress Install
  • Bundled Software
    1. Norton® Internet Security (OEM version)
    2. Realtek® Gaming LAN Bandwidth Control Utility
  • Operating System
    1. Support for Windows 10 64-bit
  • Form Factor
    1. ATX Form Factor; 30.5cm x 24.4cm
