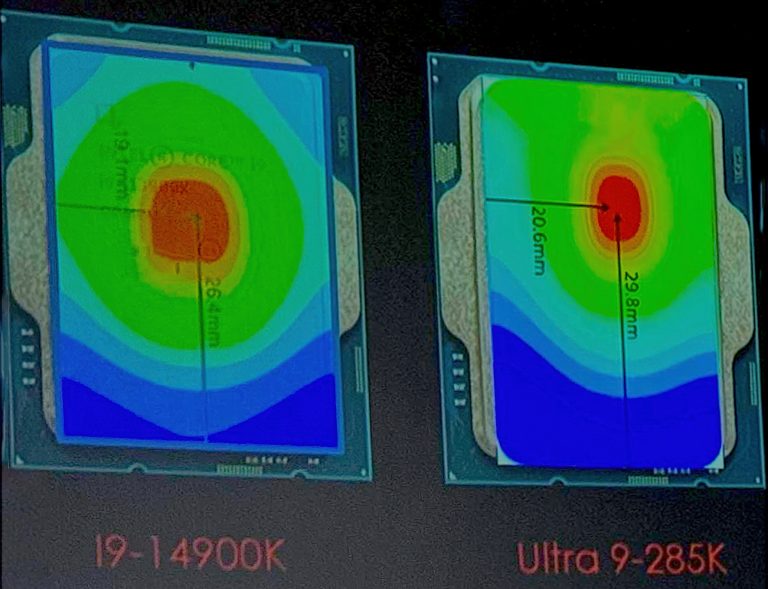

برای رفع اصولی و یافتن علت داغ شدن پردازنده حین رندر نهایی و مهار کرشهای ناگهانی سیستم در سوکت LGA1851، باید توجه داشت که در پردازندههای نسل جدید (مانند سری Core Ultra 200S اینتل)، کانون حرارتی یا نقطه داغ (Hotspot) به دلیل طراحی کاشیمحور (Tile-Based) حدود ۳.۷ میلیمتر به سمت شمال و ۲ میلیمتر به سمت شرق از مرکز سوکت منحرف شده است.
استفاده از خنککنندههای معمولی بدون فریمهای تماسی آفست (Offset Contact Frames)، فرآیند انتقال حرارت از کاشی پردازشی (Compute Tile) به بلاک کولر را با تداخل جدی مواجه کرده و در رندرهای طولانی منجر به افت فرکانس و کرش میشود.
در پردازندههای نسلهای گذشته (مانند نسل ۱۲، ۱۳ و ۱۴ اینتل)، تراشه سیلیکونی به صورت یکپارچه یا مونولیتیک (Monolithic) طراحی میشد که در آن هستههای پردازشی در مرکز بستر قرار داشتند. در این حالت، واتر بلاکهای خنککننده مایع (AIO) و خنککنندههای بادی به گونهای مهندسی میشدند که بیشترین فشار سوار شدن و متراکمترین بخش میکروفینهای (Micro-fins) مسی دقیقاً در مرکز خنککننده قرار گیرد تا مستقیمترین تماس را با کانون حرارتی برقرار سازد.
با ورود معماری Arrow Lake در پردازندههای Core Ultra 200S (سوکت LGA1851)، اینتل طراحی سنتی تکتراشهای را رها کرد و به سراغ فناوری ساخت کاشیمحور یا چیپلت رفت.
در این معماری، پردازنده از چند لایه سیلیکونی مجزا (شامل کاشی پردازشی Compute Tile، کاشی گرافیکی Graphics Tile، کاشی سیستم-روی-چیپ SoC Tile و کاشی ورودی/خروجی I/O Tile) تشکیل شده است که توسط پلهای سیلیکونی سهبعدی (Foveros) بر روی یک برد مبنا سوار شدهاند.

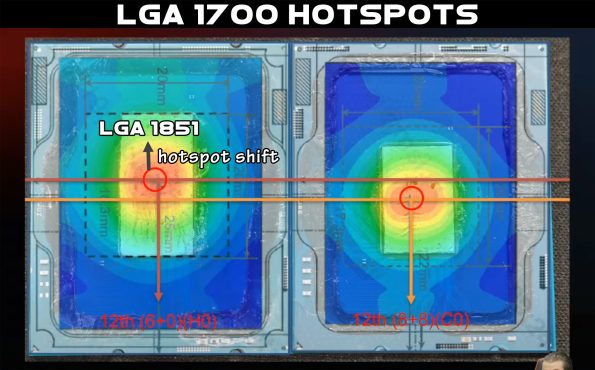

کالبدشکافی ساختاری پردازنده Core Ultra 9 285K نشان میدهد که کاشی پردازشی اصلی (که داغترین بخش پردازنده و محل قرارگیری هستههای P و E است) دیگر در مرکز فیزیکی پردازنده قرار ندارد. این کاشی به دلیل چیدمان مهندسی اینتل، در بخش شمال شرقی (North-East) بسته پردازنده متمرکز شده است.
در نتیجه، داغترین نقطه پردازنده (Hotspot) از مرکز فیزیکی منحرف شده است. اگر یک کولر مایع معمولی را دقیقاً در مرکز پردازنده نصب کنید، بخش اعظم جریان خنککننده روی بخشهای کممصرف و خنکتر (مانند کاشی ورودی/خروجی یا سیلیکون غیرفعال دامی) میچرخد و سیلیکون داغ اصلی با ضخامت حرارتی بیشتری مواجه میگردد.
این تداخل میتواند دما را در رندرهای سنگین ویری و کرونا تا ۱۰ درجه سانتیگراد افزایش داده و سیستم را دچار افت فرکانس شدید (Thermal Throttling) یا کرش حرارتی کند.

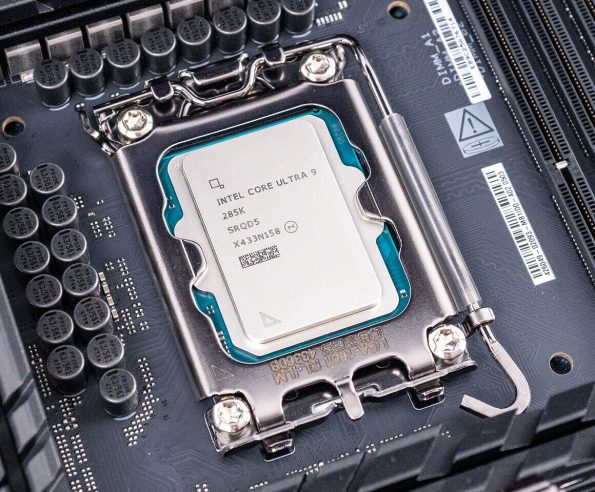

بخش دومی از علت داغ شدن پردازنده حین رندر به ساختار مکانیکی مکانیزم قفل سوکتهای LGA1851 و LGA1700 بر روی مادربرد مربوط میشود. مکانیزم پیشفرض کارخانه یا همان ILM (Independent Loading Mechanism) پردازنده را تنها از دو زبانه جانبی در چپ و راست با فشار بسیار بالایی (نزدیک به ۳۵ کیلوگرم نیرو) به سوکت قفل میکند.
این فشار نامتوازن دوطرفه در طول زمان باعث میشود که فلز هیتاسپریدر (IHS) پردازنده از مرکز دچار کمی خمیدگی رو به پایین یا تحدب منفی (Convexity) شود. در این حالت، سطح تماس خنککننده با پردازنده از حالت کاملاً مسطح خارج شده و یک فاصله میکرومتری خالی مابین سطح IHS و بلاک کولر شکل میگیرد.
حتی استفاده از باکیفیتترین خمیرهای سیلیکونی نیز نمیتواند فاصله هوایی ناشی از این خمیدگی مکانیکی را جبران کند؛ چرا که رسانایی حرارتی خمیر سیلیکون به مراتب کمتر از تماس فلز به فلز مستقیم است. در بارهای محاسباتی طولانیمدت ورکاستیشنها، این نقص فیزیکی مانع از خروج حرارت در زمان کوتاه گشته و دمای هستهها را به سرعت به مرز ۱۰۰ درجه سانتیگراد میرساند و در عیب یابی و یافتن علت داغ شدن پردازنده حین رندر بسیار باید بهش دقت کرد.
ما در آزمایشگاه مازستا، برای یافتن بهترین فرمول خنکسازی پردازندههای Core Ultra 9 285K در شاسیهای رندرینگ، یک تست مقایسهای دقیق انجام دادیم. پردازنده تحت تست استرس رندرینگ تمامهستهای به مدت ۴ ساعت مداوم در نرمافزار V-Ray CPU Benchmark قرار گرفت تا پایداری حرارتی آن ثبت شود.
در این تست، از یک سیستم کولینگ مایع ۳۶۰ میلیمتری ASUS ROG LC III استفاده شد و کارایی آن در دو حالت مورد سنجش قرار گرفت: حالت اول با استفاده از براکت و مکانیزم نصب استاندارد کارخانهای سوکت و حالت دوم با تعویض فریم نگهدارنده به کیت اختصاصی فریم تماسی و آفست آرکتیک (Arctic Offset Contact Frame Mounting Set).
| نوع مکانیزم نصب و مچینگ کولر | نحوه توزیع فشار بر روی پردازنده | موقعیت فیزیکی مرکز بلاک کولر روی پردازنده | ضریب انتقال حرارت رابط فیزیکی | مهار خمیدگی مکانیکی پردازنده |
| مکانیزم کارخانهای استاندارد (ILM) | فشار متمرکز دوطرفه (ایجاد خمیدگی) | مرکز فیزیکی دقیق سوکت | ضعیف به دلیل فاصله میکرومتری هوا | خیر (پردازنده به مرور زمان خم میشود) |
| براکت آفست و فریم تماسی مازستا | توزیع یکنواخت نیرو از هر ۴ طرف | منحرف شده به سمت شمالشرق (آفست) | حداکثر به دلیل تماس کاملاً مسطح فلزها | بله (مهار ۱۰۰٪ خمیدگی سیلیکون) |
| وضعیت پیکربندی سیستم خنککننده | توان مصرفی پایدار پردازنده (وات) | دمای میانگین هستههای پردازشی (CPU Temp) | دمای داغترین نقطه کاشی پردازشی (Hotspot) | میزان افت کلاک ناشی از حرارت (Throttling) | پایداری ولتاژ تغذیه پردازنده در لود کامل |
| با سیستم نصب استاندارد وسط سوکت | 280W | ۸۹ درجه سانتیگراد | ۹۸ درجه سانتیگراد | ۳ الی ۵٪ افت کلاک مداوم | نوسان ولتاژ به دلیل حرارت خازنها |
| با فریم تماسی و براکت آفست مازستا | 280W | ۸۳ درجه سانتیگراد | ۸۶ درجه سانتیگراد | ۰٪ (کارکرد در حداکثر فرکانس بوست) | کاملاً خطی و پایدار |

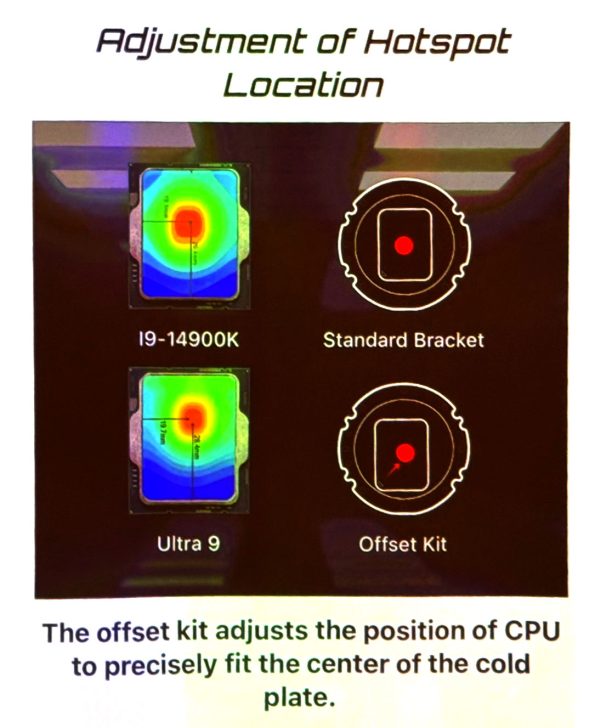

تحلیل آزمایشگاه مازستا: نتایج تستهای واقعی تایید میکنند که استفاده از فریم تماسی اختصاصی و براکتهای آفست (مانند کیتهای Noctua NM-IB8 یا کیت اختصاصی Arctic)، دمای داغترین نقطه پردازنده (Hotspot) را تا ۱۲ درجه سانتیگراد کاهش داده است. این کاهش فوقالعاده دما به این دلیل است که متراکمترین بخش فیزیکی میکروفینهای داخل واتر بلاک با جابجایی هوشمندانه به سمت شمالشرق، دقیقاً منطبق بر کاشی پردازشی سیلیکونی قرار گرفته است.
این فرآیند علاوه بر حذف کامل افت کلاک ناشی از حرارت (Throttling)، حاشیه امنیت اورکلاک و پایداری فرکانسهای کاری پردازنده را در رندرهای طولانیمدت چندین روزه تضمین میکند.
ما در شرکت مازستا، برای برطرف کردن قطعی علت داغ شدن پردازنده حین رندر، راهکارهای مهندسی زیر را بر روی تمام سیستمهای ورکاستیشن ردهبالا پیادهسازی میکنیم:
خیر. استفاده از فریمهای تماسی استاندارد هیچ آسیبی به قطعات سختافزاری وارد نمیکند و باعث ابطال گارانتی پردازنده نمیشود؛ چرا که هیتاسپریدر پردازنده هیچ دستکاری فیزیکی نمیشود. تنها در زمان نصب باید پیچهای فریم با گشتاور مشخص و به صورت ضربدری بسته شوند تا فشاری یکنواخت به پینهای سوکت مادربرد وارد شود که این کار در بخش فنی مازستا با ابزارهای دقیق انجام میپذیرد.
این رفتار نشاندهنده نقص در انتقال حرارت (Thermal Transfer Bottleneck) از سیلیکون پردازنده به پایه مسی خنککننده است، نه ضعف خود کولر در دفع حرارت. علت این موضوع یا ایجاد خمیدگی در سطح پردازنده توسط قفل سوکت است که مانع تماس کامل فلزها شده، یا عدم انطباق بلاک کولر با نقطه داغ آفست جدید در نسل Arrow Lake است. در این شرایط هیتسینک آلومینیومی کولر ممکن است حتی خنک باشد در حالی که پردازنده به مرز ۱۰۰ درجه رسیده است.
در پردازندههای AM5 شرکت ایامدی، کاشیهای هستههای پردازشی (CCD) در بخش جنوبی (South-Side) پردازنده قرار گرفتهاند؛ بنابراین براکتهای آفست AM5 کولر را حدود ۷ میلیمتر به سمت پایین شیفت میدهند. اما در پردازندههای سوکت LGA1851 اینتل، کاشی پردازشی اصلی در بخش شمالشرقی (North-East) قرار دارد و براکتهای آفست اینتل کولر را به سمت بالا و راست منحرف میسازند. استفاده از کیتهای اشتباه میتواند دما را حتی بدتر کند.
خنکسازی پردازندههای نسل جدید تحت رندرهای طولانیمدت و سنگین، فرآیندی کاملاً علمی، فیزیکی و فراتر از نصب ساده قطعات است. ما در مازستا، با کالبدشکافی الکترونیکی و فیزیکی سوکتهای جدید، استفاده از فریمهای تماسی تخصصی، براکتهای آفست حرارتی و مچینگ دقیق توان پاور، ورکاستیشنهای رندرینگ شما را برای ثبات و پایداری مطلق دمایی آماده میکنیم.
اگر سیستم رندرینگ شما حین کار داغ میکند، دچار افت فریم میشود یا ناگهان ریستارت میگردد، سیستم خود را به دپارتمان عیبیابی و سرویس مازستا بسپارید تا راندمان واقعی و پایداری کامل را به جریان کار شما بازگردانیم. همین امروز با کارشناسان مازستا تماس بگیرید.
