جهت تضمین پایداری پردازنده Intel Core Ultra 9 285K زیر بارهای رندرینگ مداوم سهبعدی، استفاده از مادربردهایی با کالبدشکافی مدار تغذیه Z890 مبتنی بر فازهای بومی (Direct) یا جفتشده پایدار (Teamed) مجهز به ماسفتهای ۱۱۰ آمپری هوشمند (SPS) مانند Renesas R2209004 الزامی است. مدار تغذیه پایدار با کنترلر PWM هوشمند (مانند Renesas RAA229131) ریپل ولتاژ خروجی را به کمتر از ۱۰ میلیولت محدود کرده و با خنثیسازی افت ولتاژ (Vdroop)، مانع از بروز کرشهای ناگهانی در زمان رندرهای محاسباتی طولانیمدت میگردد.
در تحلیل سختافزار برای ایستگاههای کاری (Workstations)، معماری فازهای تغذیه مادربرد فراتر از عدد درجشده در تبلیغات سازندگان است. در مادربردهای مدرن نسل Z890، سازندگان به منظور تامین جریانهای عظیم الکتریکی مورد نیاز پردازنده Core Ultra 9 285K (که در حالت پیک مصرف نامحدود به بیش از ۲۸۰ وات میرسد)، از دو ساختار اصلی توزیع فاز استفاده میکنند: فازهای بومی واقعی (Direct/Native PWM Layout) و فازهای جفتشده موازی (Teamed/Parallel Power Phases).
در ساختار بومی، هر فازِ قدرت سیگنال کنترلی مستقل خود را به صورت مستقیم از تراشه کنترلر دیجیتال دریافت میکند. این معماری به دلیل زمانبندی دقیق سوئیچینگ، کمترین نویز الکتریکی ممکن را تولید میکند، اما به دلیل محدودیت پایههای خروجی تراشههای کنترلر PWM (که حداکثر به ۲۰ یا ۲۴ کانال محدود هستند)، پیادهسازی آن بسیار پیچیده و پرهزینه است.

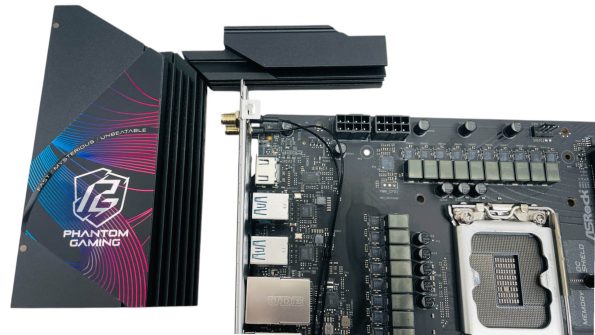

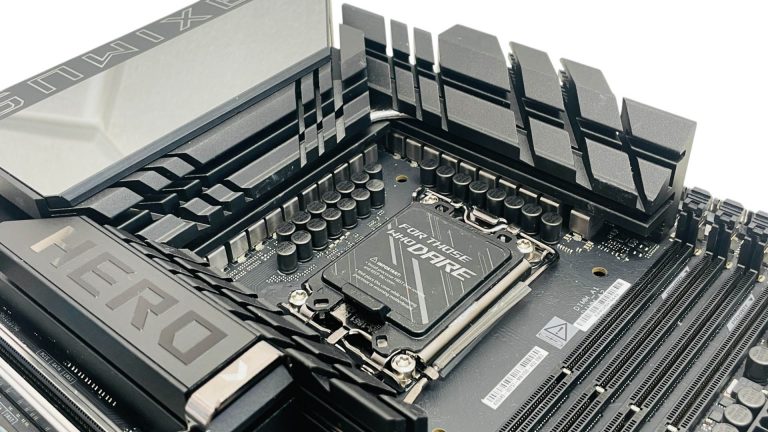

در سمت مقابل، معماری فازهای جفتشده (Teamed) قرار دارد که در مادربردهایی همچون ROG Maximus Z890 Hero استفاده میشود. در این روش، سیگنال خروجی از کنترلر PWM به طور همزمان به دو ماسفت قدرت مجزا اعمال میشود. این پیکربندی بدون نیاز به تراشههای دابلر (Doubler) قدیمی، جریان خروجی را دو برابر میکند. با این حال، تداخل فرکانسی و تاخیر ناچیزِ سوئیچینگ بین دو ماسفت جفتشده موازی میتواند سبب افزایش نوسان ولتاژ یا ریپل (Ripple Voltage) شود.
کنترلرهای هوشمند ردهبالا با فیلتر کردن نویزهای فاز و تنظیم دینامیک فرکانس سوئیچینگ (معمولاً بین ۳۰۰ تا ۶۰۰ کیلوهرتز)، این پدیده را کنترل میکنند تا خلوص سیگنال ولتاژ تغذیه پردازنده (Vcore) در بالاترین سطح حفظ شود.
بستر فیزیکی که این قطعات روی آن مونتاژ میشوند نیز نقشی حیاتی در پایداری دارد. در لایههای داخلی برد چاپی (Internal PCB Layers) مادربردهای تراز اول، استفاده از ۸ یا ۱۰ لایه فیبر با ضخامت ۲ اونس مس (2oz Copper) استاندارد صنعتی مازستا است. لایههای ضخیم مس علاوه بر کاهش مقاومت مسیر الکتریکی، به عنوان یک هیتسینک توزیعشده عمل میکنند که گرمای تولید شده در لایههای پایینی ماسفتها را در کل مساحت برد پخش میکند.
عدم توجه به این پارامتر در مادربردهای ارزانقیمت، منجر به ایجاد نقاط داغ (Hotspots) پنهان و کاهش شدید طول عمر خازنهای پلیمری مجاور مدار VRM میشود.

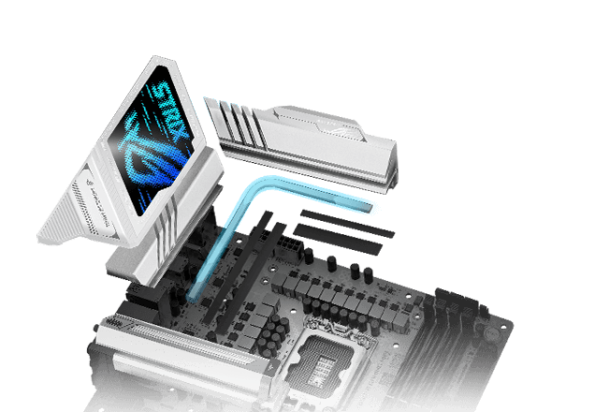

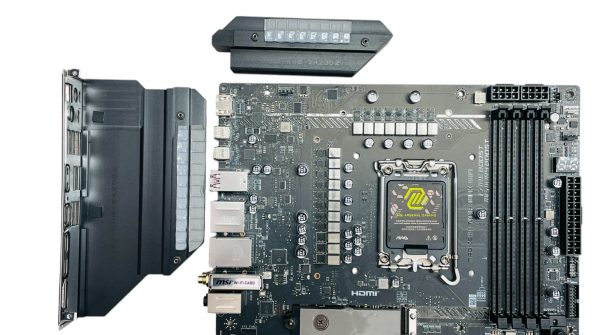

برای درک پایداری واقعی سیستم تحت بارهای کاری سختافزاری طولانیمدت، باید از کاتالوگخوانی فاصله گرفته و به بررسی رفتار سیلیکون در شرایط دمایی بحرانی بپردازیم. ماسفتهای مجتمع یا پکیجهای هوشمند قدرت (SPS) مانند Renesas R2209004 که در مادربردهای پیشرفتهای همچون MSI MEG Z890 ACE یا Gigabyte Z890 Aorus Master به کار رفتهاند، اسماً ظرفیت جریانی ۱۱۰ آمپر را دارا هستند. اما این عدد ۱۱۰ آمپر در دمای ایدهآل ۲۵ درجه سانتیگراد تعریف شده است؛ در حالی که در جریان رندرهای سنگین سهبعدی و خنکسازی غیرفعال VRM، دمای کاری پیوند ماسفتها (Junction Temperature) به راحتی به ۸۵ الی ۹۵ درجه سانتیگراد افزایش مییابد.
تلفات حرارتی کل یک ماسفت از مجموع تلفات هدایتی (Conduction Losses) و تلفات سوئیچینگ (Switching Losses) به دست میآید. تلفات هدایتی که ناشی از عبور جریان مستقیم از مقاومت داخلی نیمههادی است، با فرمول الکترونیکی زیر محاسبه میشود:
P_cond = I_RMS^2 × R_DS(on)
مقاومت حالت روشن (R_DS_on) در ماسفتهای هوشمند رنساس در دمای اتاق حدود ۰.۴۵ میلیاهم (mΩ) است. اما با افزایش دما به ۹۵ درجه سانتیگراد، این مقاومت به دلیل کاهش تحرک حاملهای بار در سیلیکون، با ضریب تقریبی ۱.۶ افزایش یافته و به حدود ۰.۷۲ میلیاهم میرسد.
اگر پردازنده Core Ultra 9 285K تحت لود کامل جریانی معادل ۲۴۰ آمپر نیاز داشته باشد، در یک مدار تغذیه ۲۴ فازی موازی (مانند Z890 ACE)، جریان سهم هر فاز تقریباً ۱۰ آمپر خواهد بود:
P_cond = (10 A)^2 × 0.00072 Ω = 0.072 W
این میزان تلفات هدایتی بسیار ناچیز است، چرا که جریان عبوری بین تعداد زیادی فاز توزیع شده است (بارگذاری کسری یا Fractional Loading). این امر دلیلی است بر اینکه چرا یک مدار تغذیه با فازهای زیاد، حتی در زیر بارهای طولانیمدت رندرینگ، به ندرت داغ میشود.
برخلاف تلفات هدایتی که با توزیع بار در فازهای بیشتر کاهش مییابد، تلفات سوئیچینگ (P_sw) به زمانهای صعود و نزول ولتاژ و فرکانس کاری گیت ماسفت بستگی دارد و با افزایش تعداد فازها و موازیسازی نادرست، به دلیل ظرفیت خازنی گیتهای موازی افزایش مییابد.
اگر فرکانس سوئیچینگ کنترلر دیجیتال روی ۵۰۰ کیلوهرتز تنظیم شده باشد، انرژی تلفشده در هر ثانیه به دلیل جابجایی بین حالت قطع و وصل میتواند به مراتب بیشتر از تلفات هدایتی باشد. کالبدشکافی مدار تغذیه Z890 نشان میدهد که طراحان زبده با استفاده از الگوریتمهای سوئیچینگ فاز پویا (Phase-Shedding)، در لودهای میانی تعدادی از فازها را به طور موقت خاموش میکنند تا راندمان کلی مدار در بالاترین سطح منحنی بازدهی حرارتی باقی بماند.
در آزمایشگاه مازستا، برای فرار از تستهای کاغذی، پردازنده پرچمدار Core Ultra 9 285K را روی سه مادربرد مرجع بازار نصب کرده و با حذف محدودیتهای توان پیشفرض بایوس (Unlimited PL1/PL2)، سیستم را تحت تست رندرینگ ۱۰ ساعته در نرمافزار Blender Cycles قرار دادیم. شرایط تست شامل دمای محیطی ثابت ۲۴ درجه سانتیگراد و عدم استفاده از فن مستقیم روی هیتسینکهای VRM مادربرد بود تا رفتار خنککنندگی غیرفعال (Passive) شاسیها ارزیابی شود.
| نام مادربرد | کنترلر اصلی PWM | چیدمان فازهای پردازنده (vCore) | مدل ماسفتهای قدرت (SPS) | لایههای PCB و ضخامت مس | ساختار هیتسینک حرارتی |
| MSI MEG Z890 ACE | Renesas RAA229131 | 24+2+1+1 (Direct) | Renesas R2209004 (110A) | 8 لایه – 2oz مس ضخیم | متصل با لوله حرارتی متقاطع مستقیم و بکپلیت فلزی فعال |
| ASUS ROG Maximus Z890 Hero | Renesas RAA229131 | 22+1+2+2 (Teamed) | Renesas R2209004 (110A) | 8 لایه – 2oz مس ضخیم | هیتسینک آلومینیومی دوتایی به همراه پدهای حرارتی 7 W/mK |
| Gigabyte Z890 Aorus Master | Renesas RAA229130 | 18+1+2 (Twin/Parallel) | Renesas R2209004 (110A) | 8 لایه – 2oz مس ضخیم | بالههای فشرده Thermal Armor به همراه لوله انتقال حرارت ۸ میلیمتری |
| نام مادربرد | توان مصرفی پردازنده پایدار (W) | حداکثر دمای ثبتشده ماسفتها (توسط تصویربرداری حرارتی) | دمای لایه پشتی PCB تحت لود مداوم | نوسان ولتاژ خروجی (Ripple Voltage) | انحراف ولتاژ در زمان جابجایی لود (Vdroop) | پایداری فرکانس هستهها پس از ۱۰ ساعت |
| MSI MEG Z890 ACE | 280W | ۷۴ درجه سانتیگراد | ۶۸ درجه سانتیگراد | کمتر از ۶ میلیولت | ۵ میلیولت | ۱۰۰٪ (بدون ناپایداری یا Throttling) |
| ASUS ROG Maximus Z890 Hero | 280W | ۷۹ درجه سانتیگراد | ۷۲ درجه سانتیگراد | حدود ۹ میلیولت | ۸ میلیولت | ۱۰۰٪ (بدون ناپایداری یا Throttling) |
| Gigabyte Z890 Aorus Master | 280W | ۷۱ درجه سانتیگراد | ۶۵ درجه سانتیگراد | حدود ۸ میلیولت | ۷ میلیولت | ۱۰۰٪ (بدون ناپایداری یا Throttling) |
تحلیل آزمایشگاه مازستا: همانطور که در نتایج تجربی مشخص است، مادربرد MSI Z890 ACE به لطف معماری ۲۴ فاز بومی و استفاده از بکپلیت فلزی پشتی که به عنوان هیتسینک دوم مدار چاپی عمل میکند، کمترین ریپل ولتاژ را در فرکانسهای رندرینگ ثبت کرده است. مادربرد Z890 Aorus Master نیز با تکیه بر بالههای حرارتی فشرده (Fin-Array Heatsink) که مساحت دفع حرارت را تا سه برابر هیتسینکهای بلوکی ساده افزایش میدهد، خنکترین دمای کاری ماسفتها را به ثبت رساند. هر سه برد فوق با موفقیت تستهای استاندارد پایداری مازستا را پاس کردند.
یکی از چالشهای پنهان در پایداری پلتفرمهای رندرینگ، تغییر ناگهانی بار کاری پردازنده از حالت استراحت (Idle) به حالت لود کامل (Full Load) است. در لحظه اولیه اعمال بار کاری سنگین، به علت قوانین فیزیکی القاگرها (سلفها) و خازنهای مدار خروجی، ولتاژ پردازنده با افت ناگهانی مواجه میشود که به آن Vdroop میگویند. اگر میزان این افت ولتاژ از حد تحمل ترانزیستورهای پردازنده فراتر رود (معمولاً بیشتر از ۲۰ میلیولت)، پردازنده بلافاصله دچار خطای محاسباتی شده و سیستم کرش خواهد کرد.
برای مقابله با این پدیده، در کالبدشکافی مدار تغذیه Z890 باید تنظیمات کنترلر PWM به دقت بررسی شود. قابلیتی به نام Load Line Calibration (LLC) در بایوس این بردها به صورت هوشمند و مانیتورینگ آنلاین ولتاژ عمل میکند. با فعالسازی LLC روی سطوح بهینه (مثلاً Level 5 در مادربردهای ایسوس یا Mode 4 در اماسآی)، کنترلر دیجیتال افت ولتاژ ورودی را پیشبینی کرده و با اعمال کمی پیشولتاژ (Offset)، ولتاژ تغذیه هستهها را کاملاً خطی و پایدار نگه میدارد.
تنظیم بیش از حد خشن LLC میتواند منجر به جهشهای ولتاژ (Voltage Overshoots) مخرب شود که به مرور زمان سلامت تراشه سیلیکونی گرانقیمت شما را به خطر میاندازد. مهندسین مازستا در فرآیند اسمبل اختصاصی، این پارامتر را به طور دستی کالیبره میکنند.
اگرچه راندمان مصرف انرژی معماری پردازندههای سری Core Ultra 200S به طور کلی بهبود یافته است، اما حاشیه تحمل پایداری (Transient Voltage Response) در فرکانسهای بالا روی معماری کاشیمحور (Tile-Based) بسیار حساستر است. استفاده از ماسفتهای ۱۱۰ آمپری با فازهای زیاد، تضمین میکند که بار الکتریکی عبوری از هر ماسفت به حداقل ممکن (کمتر از ۱۰٪ ظرفیت اسمی) کاهش یابد.
این استراتژی تلفات حرارتی و سوئیچینگ را به قدری کاهش میدهد که مدار تغذیه بدون نیاز به خنکسازی فعال بادی، ده سال کارکرد مداوم تحت رندرهای شبانهروزی را بدون افت بازدهی تضمین کند.
چوکها یا القاگرهای معمولی وظیفه فیلتر کردن جریان مستقیم و ذخیره انرژی را بر عهده دارند. اما سرعت پاسخدهی آنها به تغییرات ناگهانی بار پردازنده محدود است. چوکهای پیشرفته فناوری TLVR، با متصل کردن الکتریکی سلفهای فازهای مختلف به یکدیگر در یک حلقه پیوسته، سرعت انتقال جریان (Transient Response) را در زمان پرشهای ناگهانی بار کاری از میکروثانیه به نانوثانیه کاهش میدهند. این کار عملاً افت ولتاژ لحظهای (Vdroop) را به شدت تعدیل میکند و پایداری سیستم در سوییچهای مداوم لود رندرسازی را به بالاترین سطح میرساند.
خازنهای تانتالیومی یا پلیمری با ESR (مقاومت سری معادل) فوقالعاده پایین که در پشت سوکت LGA1851 چیده میشوند، آخرین خط دفاعی در مهار ریپل ولتاژ فرکانسبالا هستند. در فرکانسهای کاری بالای پردازنده، هیتسینکها و ترانسفورماتورهای اصلی مدار تغذیه به دلیل تاخیر فیزیکی مسیر جریانی، قادر به تامین فوری توان برای جهشهای جریان نانوثانیهای نیستند.
این خازنهای مینیاتوری به دلیل قرارگیری در کوتاهترین فاصله فیزیکی تا تراشه سیلیکون، انرژی لازم را به صورت آنی آزاد کرده و پایداری پردازنده را در محاسبات فوق سنگین حفظ میکنند.
در مازستا، ما سختافزار را از زاویه علم فیزیک، مهندسی سیگنال و الکترونیک تحلیل میکنیم. اگر برای اجرای پروژههای رندرینگ سنگین، محاسبات هوش مصنوعی و ایستگاههای کاری چند کارت گرافیک خود نیاز به بستری با ثبات الکترونیکی مطلق دارید، متخصصین مازستا آماده ارائه مشاوره فنی کاملاً شخصیسازیشده هستند.
تمامی قطعات و مادربردهای انتخابی در سیستمهای اسمبلشده مازستا تحت کالیبراسیون دستی LLC و تستهای حرارتی طولانیمدت تصویربرداری مادون قرمز (ترموگرافی) قرار میگیرند تا پایداری و طول عمر قطعات در شدیدترین لودهای شبانهروزی تضمین شود. همین امروز با کارشناسان ارشد مازستا تماس بگیرید و قدم اول را در راهاندازی یک ورکاستیشن بینقص بردارید.
