سیستم پروژکشن و ویدیو وال 16 تصویره VW16
راهکار پروژه‌محور VW16 برای ویدیووال، اتاق کنترل و پروژکشن مپینگ تا ۱۶ خروجی تصویر
- طراحی توپولوژی خروجی بر اساس تعداد نمایشگر، رزولوشن، نرخ نوسازی و نوع اتصال
- پشتیبانی از خروجی‌های مستقل، بوم یکپارچه یا همگام‌سازی سخت‌افزاری پس از بررسی پروژه
- حافظه پایه ۶۴ گیگابایت DDR5 و ذخیره‌سازی NVMe متناسب با حجم و کدک محتوا
- قابل پیکربندی برای WATCHOUT، Resolume Arena، MadMapper، VMS و Digital Signage
- تست EDID، HDCP، پخش طولانی، بازیابی پس از قطع برق و کنترل دمای عملیاتی
- مدل دقیق GPU، کارت همگام‌سازی، مبدل‌ها و تعداد نودها در پیش‌فاکتور پروژه ثبت می‌شود
سیستم پروژکشن و ویدیووال VW16؛ طراحی خروجی قبل از انتخاب قطعه
VW16 یک کیس آماده با نسخه ثابت نیست؛ راهکار سخت‌افزاری برای پروژه‌هایی است که تا ۱۶ نمایشگر یا پروژکتور دارند. تعداد خروجی به‌تنهایی کافی نیست و رزولوشن هر خروجی، نرخ نوسازی، نوع همگام‌سازی، نرم‌افزار پخش و سناریوی افزونگی باید پیش از کانفیگ مشخص شود.
اول باید نوع خروجی مشخص شود
سه سناریوی زیر از نظر سخت‌افزار، نرم‌افزار و هزینه یکسان نیستند.
هر نمایشگر محتوای جداگانه دارد. تعداد پورت، سقف رزولوشن هر GPU، مبدل‌ها و EDID هر مسیر باید جدا بررسی شود.
نمایشگرها یک Desktop یا Canvas بزرگ می‌سازند. چیدمان، Bezel Correction و محدودیت نرم‌افزار مدیریت نمایشگر اهمیت دارد.
برای حذف پارگی بین نمایشگرها یا همگام‌سازی با تجهیزات خارجی، صرفاً داشتن چند GPU کافی نیست و سخت‌افزار Sync سازگار لازم است.
اطلاعاتی که کانفیگ را تعیین می‌کنند
بدون این داده‌ها، اعلام مدل GPU یا تضمین ۱۶ خروجی صرفاً حدس است.
کاربردهای VW16
هر کاربرد آزمون و معماری متفاوتی دارد.
اتاق کنترل و VMS
تعداد Streamهای هم‌زمان، کدک دوربین‌ها، Decode سخت‌افزاری، شبکه و نرم‌افزار VMS مهم‌تر از تعداد مانیتورها هستند. برای پروژه نظارتی، سازگاری رسمی VMS با GPU و سیستم‌عامل باید تأیید شود.
ویدیووال یکپارچه
باید ابعاد ماتریس، رزولوشن Native پنل‌ها، Bezel، Orientation و نیاز به یک Desktop بزرگ یا چند خروجی مستقل مشخص شود. پردازنده و GPU براساس مجموع پیکسل فعال انتخاب می‌شوند.
Projection Mapping
رزولوشن Canvas، تعداد Surfaceها، Edge Blending، Warp، محتوا و خروجی پروژکتورها تعیین‌کننده‌اند. MadMapper، Resolume و WATCHOUT مسیرهای فنی یکسانی ندارند.
اجرای زنده و Event
در اجرای زنده، تأخیر ورودی، Capture Card، Timecode، کنترل MIDI/DMX، Frame Sync و Recovery سریع اهمیت دارد. این سناریو باید با تجهیزات واقعی تست شود.
Digital Signage چندنمایشگری
برای پخش زمان‌بندی‌شده، مدیریت از راه دور، Watchdog، Auto Login و بازگشت خودکار محتوا پس از Restart مهم است. ممکن است چند Player مستقل از یک ورک‌استیشن بزرگ مطمئن‌تر باشد.
کارکرد مداوم و 24/7
قطعات مناسب، جریان هوای کنترل‌شده، مانیتورینگ، UPS و آزمون Burn-in ریسک توقف را کم می‌کنند؛ اما «صفر خرابی» یا «پایداری مطلق» قابل تضمین نیست. سرویس حیاتی به معماری رزرو نیاز دارد.
طراحی فنی پیشنهادی
| بخش | مبنای انتخاب | آنچه در پیش‌فاکتور ثبت می‌شود |
|---|---|---|
| CPU | Decode، تعداد Stream، موتور نرم‌افزار و وظایف هم‌زمان | مدل دقیق، تعداد هسته و محدودیت توان |
| RAM | ۶۴ گیگابایت DDR5 به‌عنوان خط پایه؛ افزایش برای پروژه‌های حجیم | ظرفیت، تعداد ماژول و فرکانس پایدار |
| GPU و Sync | تعداد پورت واقعی، رزولوشن، Color Depth، Mosaic/Eyefinity و نیاز Frame Lock | مدل، تعداد GPU، کارت Sync و نسخه درایور |
| Storage | Bitrate مجموع، کدک، تعداد لایه و مدت محتوای محلی | ظرفیت، RAID در صورت نیاز و نرخ خواندن پایدار |
| Network / Capture | NDI، Stream شبکه، SDI/HDMI Capture و کنترل از راه دور | سرعت شبکه، کارت Capture و مسیر سیگنال |
| Power / Cooling | بار پیوسته، تعداد GPU، دمای رک یا اتاق | توان PSU، راندمان، فن‌ها و حدود دمای عملیاتی |
پروتکل تست قبل از تحویل
بنچمارک این سیستم FPS عمومی نیست؛ آزمون باید با Canvas و محتوای واقعی پروژه انجام شود.
چه زمانی یک کیس کافی نیست؟
برای اتاق کنترل حساس یا رویداد بدون فرصت توقف، سیستم رزرو، UPS و مسیر سیگنال جایگزین باید جدا طراحی شود.
وقتی مجموع پیکسل، Decode یا تعداد لایه از توان یک نود عبور می‌کند، معماری چند Runner/Media Server انتخاب منطقی‌تری است.
برای مسیرهای طولانی ممکن است SDI، Fiber Extender یا انتقال شبکه‌ای از کابل‌کشی مستقیم HDMI/DP مطمئن‌تر باشد.

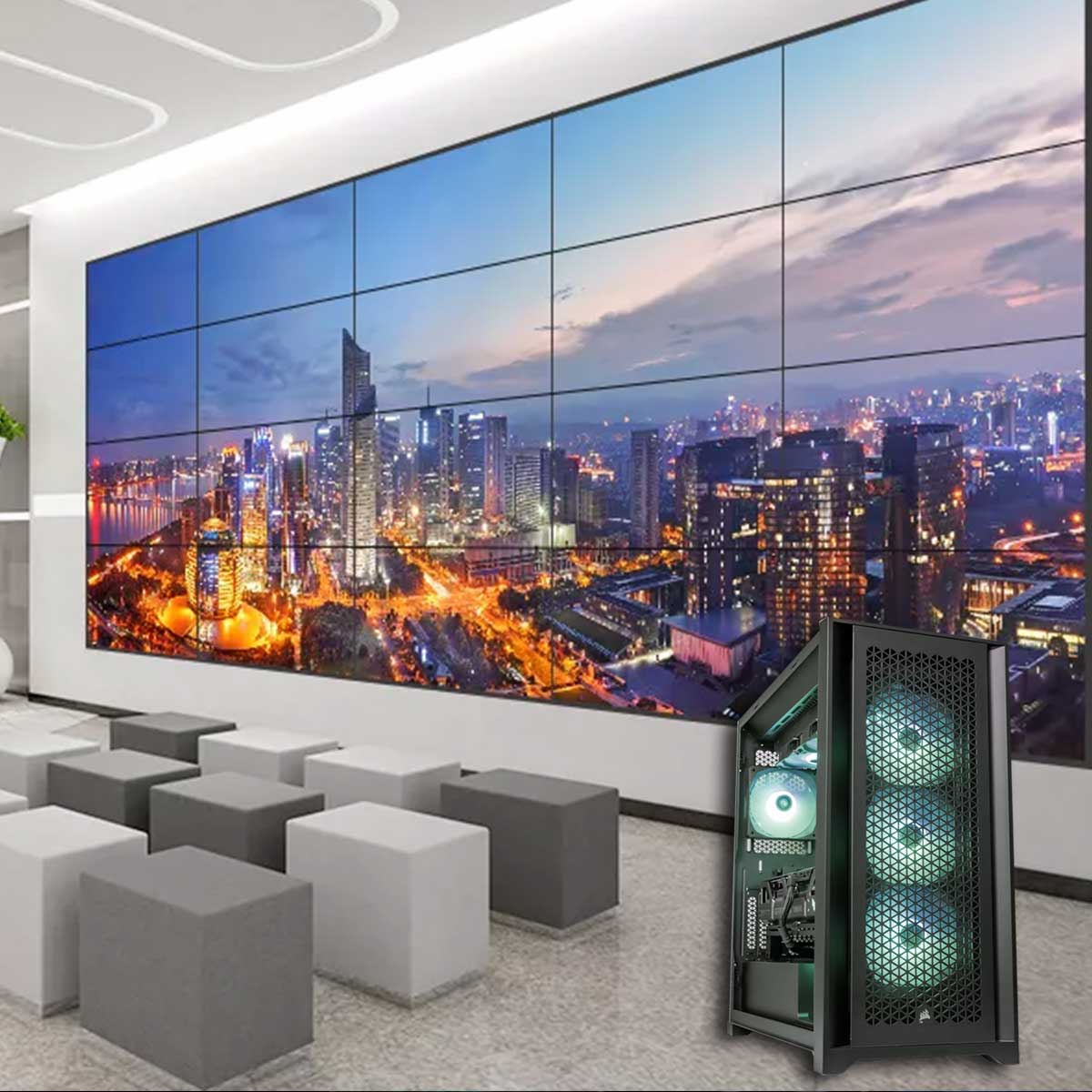

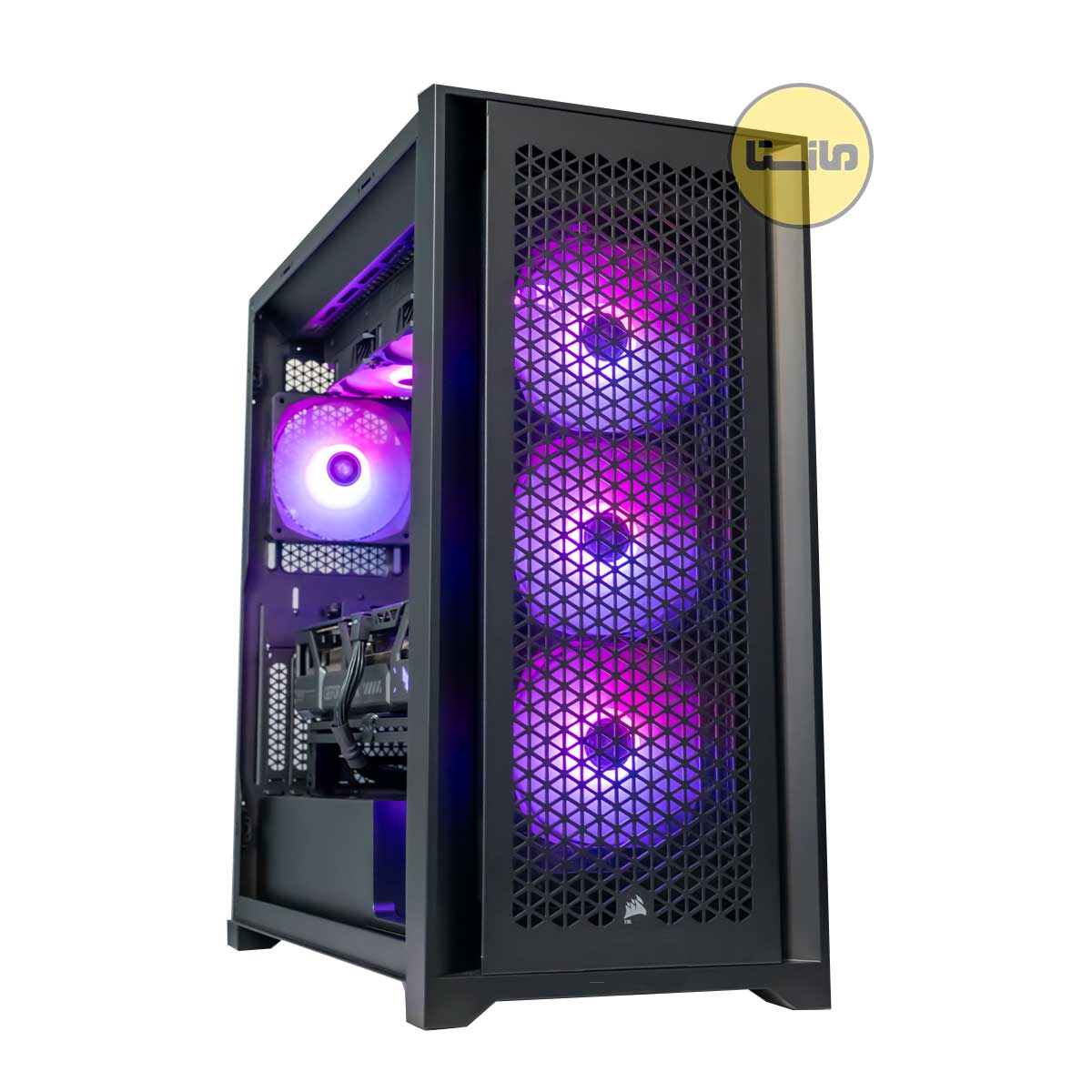

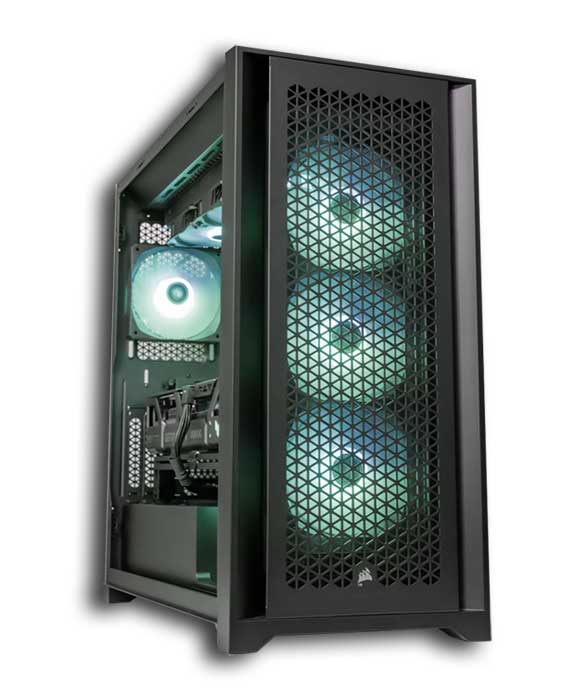

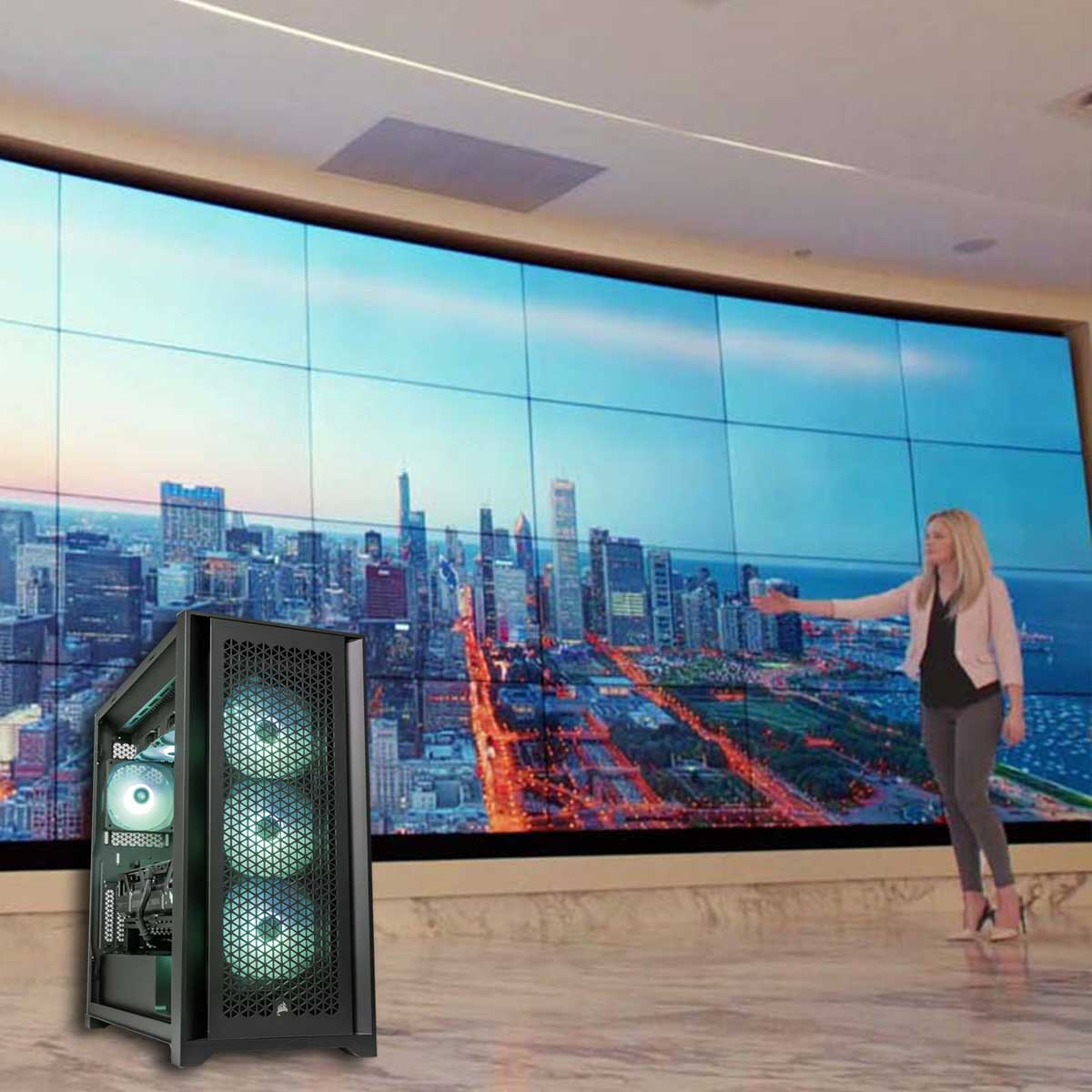

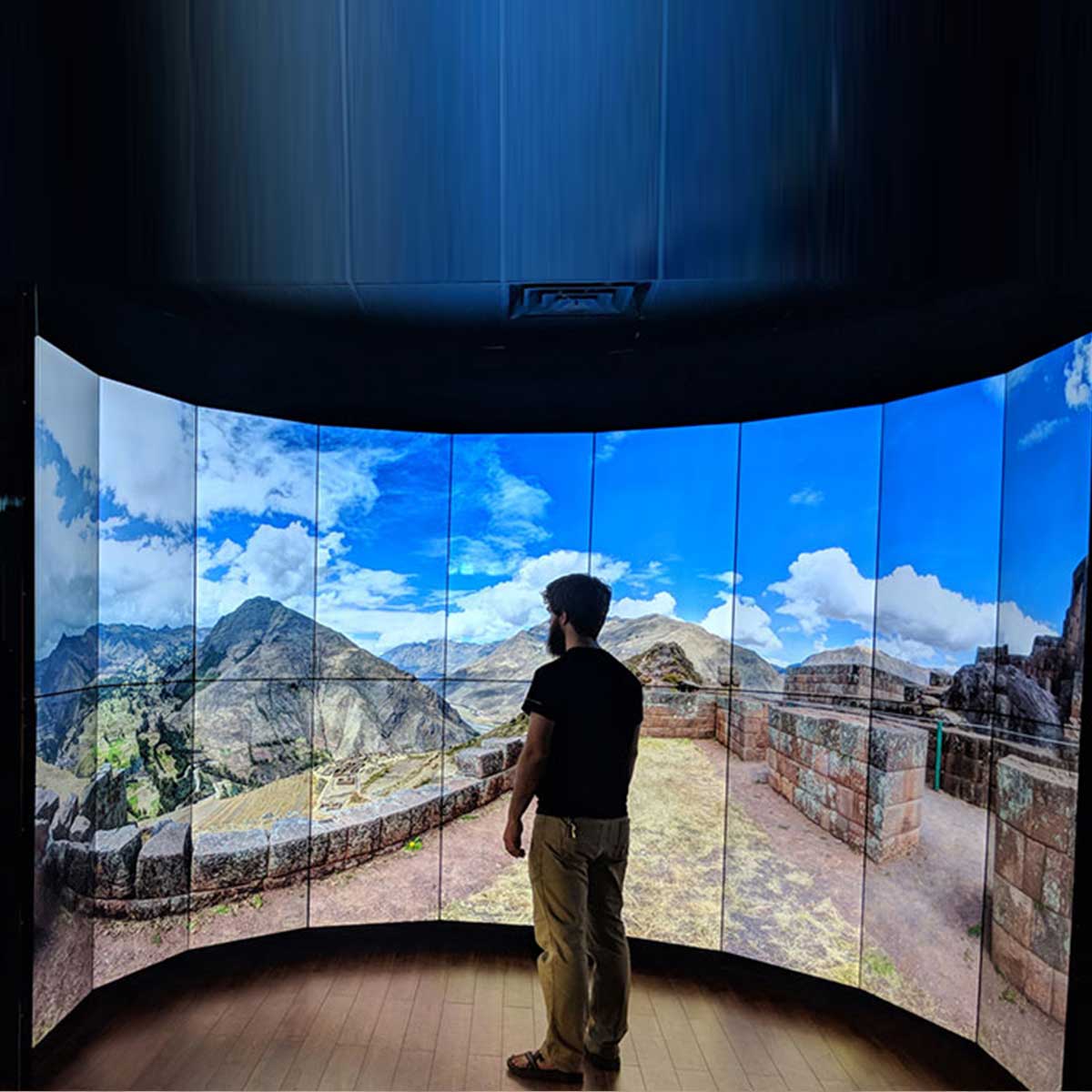

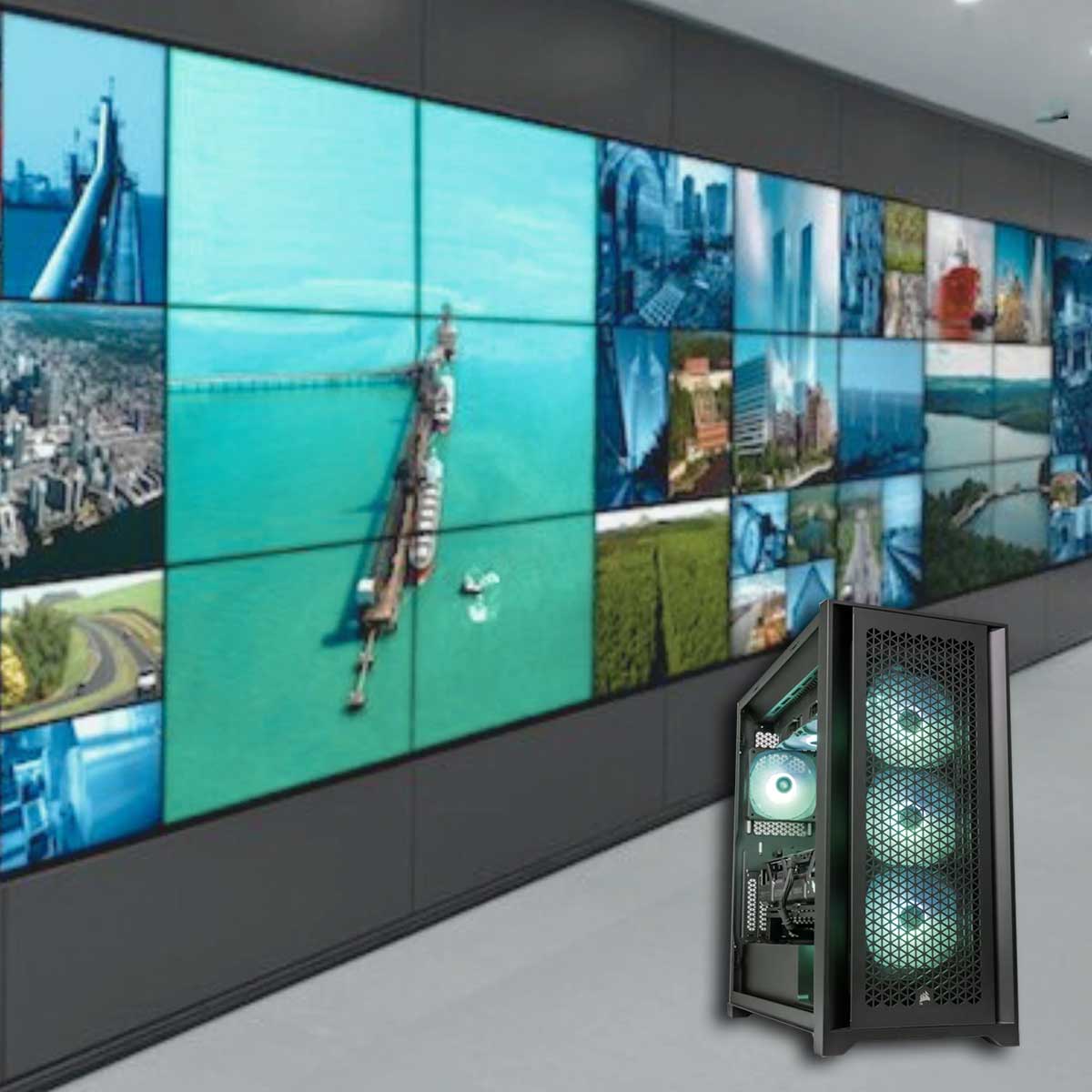

تصاویر سیستم VW16
ظاهر کیس نمونه است؛ سخت‌افزار داخلی براساس نقشه خروجی پروژه نهایی می‌شود.
سؤالات پرتکرار
آیا VW16 حتماً ۱۶ خروجی 4K می‌دهد؟
خیر. تعداد خروجی با رزولوشن، نرخ نوسازی، Color Depth، مدل GPU، نوع پورت و محدودیت نرم‌افزار مرتبط است. عبارت «۱۶ خروجی» بدون این مشخصات کافی نیست.
آیا دو کارت گرافیک تصاویر را خودکار همگام می‌کنند؟
خیر. چند GPU می‌تواند تعداد خروجی را افزایش دهد، اما Frame Lock یا Genlock ممکن است به مدل‌های سازگار، کارت Sync و تنظیم نرم‌افزاری مخصوص نیاز داشته باشد.
آیا سیستم برای کارکرد 24/7 تضمین می‌شود؟
برای بار پیوسته طراحی و Burn-in می‌شود، اما هیچ سیستم واحدی تضمین صفر خرابی ندارد. برای سرویس حیاتی باید افزونگی، UPS، مانیتورینگ و برنامه بازیابی تعریف شود.
آیا WATCHOUT روی یک سیستم اجرا می‌شود؟
در WATCHOUT 7 اجزای Producer، Director، Runner و Asset Manager می‌توانند روی نودهای جدا یا در برخی سناریوها ترکیبی اجرا شوند. معماری درست به تعداد خروجی و بار محتوا بستگی دارد.
برای قیمت‌گذاری چه اطلاعاتی لازم است؟
تعداد و مدل نمایشگر یا پروژکتور، رزولوشن و Refresh هر خروجی، نقشه چیدمان، نرم‌افزار، نوع محتوا، ورودی‌های زنده، فاصله کابل و سطح افزونگی.
VW16 باید از روی نقشه سیگنال قیمت‌گذاری شود
پیش‌فاکتور نهایی شامل مدل دقیق GPU، تعداد پورت واقعی، کارت Sync یا Capture، نوع مبدل‌ها، ذخیره‌سازی، شبکه و سناریوی تست خواهد بود.
