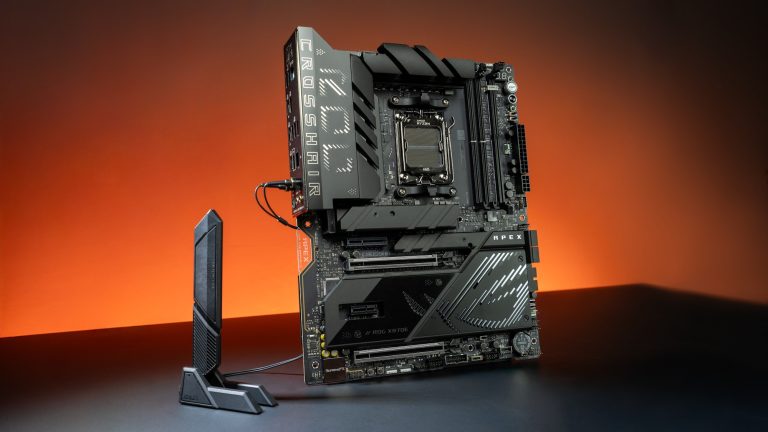

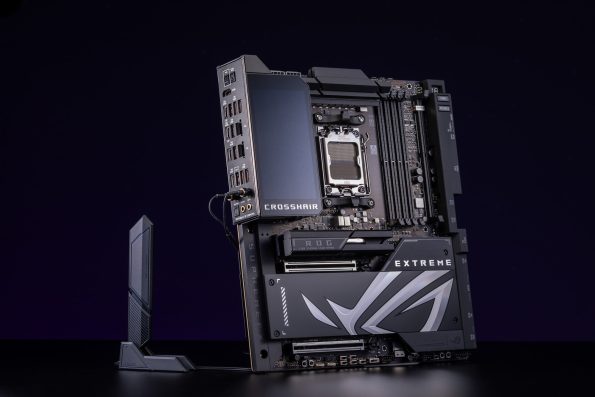

مادربرد Asus ROG Crosshair X870E Extreme با فرمفاکتور E-ATX، مدار تغذیه قدرتمند ۲۰+۲+۲ فاز (۱۱۰ آمپر)، کنترلر شبکه ۱۰ گیگابیتی Marvell و ماژول توسعه Q-DIMM.2، منحصراً برای اکوسیستمهای رندرینگ فوقسنگین و اورکلاکینگ طراحی شده است. در مقابل، مدل X870E Hero با فرمفاکتور استاندارد ATX، مدار تغذیه ۱۸+۲+۲ فاز و شبکه ۲.۵ گیگابیتی Intel، تعادل بهینهتری از نظر ابعاد فیزیکی و کارایی برای ورکاستیشنهای ردهبالا ارائه میدهد. هر دو مادربرد در پوشش پهنای باند PCIe Gen 5.0 و پروتکل USB4 عملکرد یکسانی دارند.

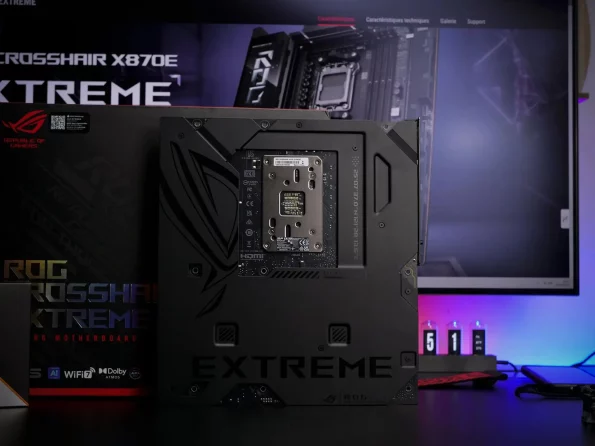

تفاوت اصلی در پلتفرم فیزیکی و ظرفیت انتقال جریان به پردازندههای پرمصرف مانند AMD Ryzen 9 9950X خلاصه میشود. مدل Extreme برای دفع حرارت بهتر و جایگذاری کامپوننتهای اضافی، به ابعاد E-ATX سوییچ کرده است که نیازمند کیسهای Full-Tower خواهد بود.
| پارامتر فنی | ROG Crosshair X870E Hero | ROG Crosshair X870E Extreme |
| فرمفاکتور (ابعاد) | ATX (30.5 x 24.4 cm) | E-ATX (30.5 x 27.7 cm) |
| مدار تغذیه (Power Stages) | 18+2+2 فاز (110A + 110A + 80A) | 20+2+2 فاز (110A + 110A + 80A) |
| کانکتور برق پردازنده | 2x 8-Pin ProCool II | 2x 8-Pin ProCool II |
| نمایشگر وضعیت / زیباییشناسی | Polymo Lighting II (LED I/O Cover) | Full Color 5-inch LCD Display |
هر دو مادربرد بر پایه معماری چیپست دوگانه AMD X870E توسعه یافتهاند و از تکنولوژی NitroPath DRAM ایسوس برای کاهش نویز سیگنال و افزایش پایداری فرکانسهای بالا (بالاتر از 8200 MT/s در پردازندههای سری ۹۰۰۰) بهره میبرند. در بخش اسلاتهای گرافیک (PCIe x16)، معماری این دو برد کاملاً یکسان است.
| مشخصه حافظه و توسعه | X870E Hero | X870E Extreme |
| حداکثر ظرفیت RAM | 256GB DDR5 (4x DIMM) | 256GB DDR5 (4x DIMM) |
| تکنولوژیهای حافظه | EXPO, AEMP, NitroPath DRAM | EXPO, AEMP, NitroPath DRAM |
| اسلاتهای اصلی گرافیک | 2x PCIe 5.0 x16 (x16 یا x8/x8) | 2x PCIe 5.0 x16 (x16 یا x8/x8) |

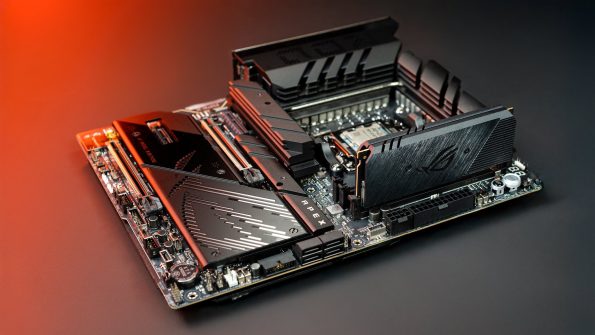

تفاوت کلیدی در این بخش، نحوه مدیریت اسلاتهای M.2 است. مدل Hero تمام ۵ اسلات M.2 را روی خود برد (Onboard) تعبیه کرده است که منجر به هیتسینکهای یکپارچه و متراکمتر میشود. مدل Extreme برای مدیریت بهتر حرارت و محدودیت فضای E-ATX، دو اسلات نسل ۴ را از طریق کارت افزونه ROG Q-DIMM.2 (که در اسلات اختصاصی کنار رمها نصب میشود) ارائه میدهد.
| درگاههای ذخیرهسازی | X870E Hero | X870E Extreme |
| مجموع اسلاتهای M.2 | 5 عدد (تمامی موارد Onboard) | 5 عدد (3 عدد Onboard + 2 عدد روی ماژول) |
| اسلاتهای M.2 نسل 5.0 | 3x M.2 2280 (PCIe 5.0 x4) | 2x 22110 + 1x 2280 (PCIe 5.0 x4) |
| اسلاتهای M.2 نسل 4.0 | 2x M.2 2280 (PCIe 4.0 x4) | 2x 22110 (PCIe 4.0 x4) از طریق ماژول Q-DIMM.2 |
| پورت SATA / کانکتور SlimSAS | 4x SATA 6Gb/s + 1x SlimSAS 4.0 x4 | 4x SATA 6Gb/s + 1x SlimSAS 4.0 x4 |
در محیطهای سازمانی و استودیوهای تدوین که نیازمند اتصال مستقیم به NAS سرورها با پهنای باند بالا هستند، کنترلر ۱۰ گیگابیتی Marvell در مدل Extreme یک مزیت قطعی و بدون جایگزین است.
| اتصالات و پورتها | X870E Hero | X870E Extreme |
| پورتهای شبکه (LAN) | 1x Intel 2.5GbE + 1x Realtek 5GbE | 1x Marvell 10GbE + 1x Realtek 5GbE |
| تراشه شبکه بیسیم | Wi-Fi 7 (802.11be) + Bluetooth 5.4 | Wi-Fi 7 (802.11be) + Bluetooth 5.4 |
| پورتهای USB4 پشتی | 2x USB4 (40Gbps) Type-C | 2x USB4 (40Gbps) Type-C |
| سایر پورتهای USB پشتی | 8x USB 10Gbps (6x Type-A + 2x Type-C) | 10x USB 10Gbps (8x Type-A + 2x Type-C) |
| هدرهای پنل جلوی شاسی | 2x USB 20Gbps Type-C (یکی با پشتیبانی QC4+) | 1x USB 20Gbps (QC4+) + 1x USB 10Gbps Type-C |

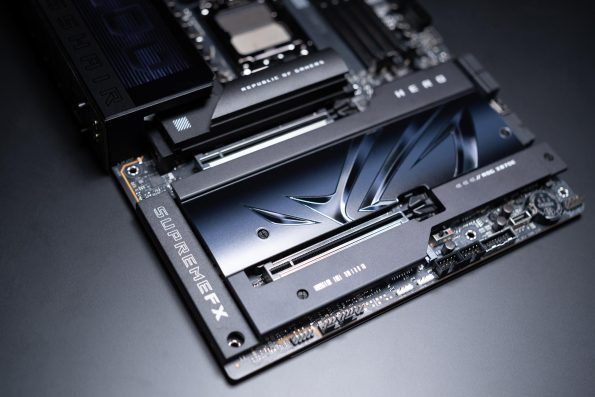

| سیستم صوتی | SupremeFX ALC4082 + ESS ES9219 | SupremeFX ALC4082 + ESS ES9219 (جکهای LED) |
بررسیهای ساخت سیستم رندرینگ و تدوین مبتنی بر چیپست X870E نشان میدهد که استفاده از تمام ظرفیت اسلاتهای M.2 Gen 5.0 (چه در مدل Hero و چه Extreme)، لاینهای PCIe پردازنده را بین اسلات گرافیک و حافظهها تقسیم میکند (Bifurcation). اگر سه درایو M.2 نسل ۵ نصب کنید، اسلات اصلی گرافیک به حالت PCIe 5.0 x8 تنزل پیدا میکند.
در پروژههای پردازش GPU-based (مانند Redshift یا OctaneRender)، پهنای باند x8 در نسل ۵ برای کارتگرافیکهایی نظیر RTX 4090 کاملاً کافی است و افت پرفورمنس کمتر از ۲ درصد خواهد بود؛ اما اگر قصد استفاده از کارتهای توسعه شبکه یا کپچر را در اسلات دوم گرافیک دارید، مدیریت مسیرهای PCIe نیازمند دقت در دفترچه راهنمای مادربرد است. همچنین عرض 27.7 سانتیمتری برد Extreme به این معناست که کابلکشی ۲۴-پین ATX در کیسهای Mid-Tower استاندارد با محفظههای مدیریت کابل تداخل شدیدی ایجاد خواهد کرد.
۱. آیا پورتهای USB4 در هر دو مادربرد پهنای باند نمایشگر خروجی (DisplayPort) را پشتیبانی میکنند؟
بله، هر دو مادربرد X870E Hero و Extreme دارای دو پورت USB4 با سرعت 40Gbps در پنل پشتی هستند که از پروتکل DisplayPort 1.4a با حداکثر خروجی 4K@60Hz پشتیبانی کرده و مستقیماً به گرافیک مجتمع (iGPU) پردازندههای Ryzen متصل میباشند.
۲. در صورت استفاده از تمام اسلاتهای M.2 مادربرد X870E Hero، چه اتفاقی برای سرعت کارت گرافیک میافتد؟
به دلیل محدودیت ۲۴ لاین قابلاستفاده PCIe 5.0 در پردازندههای AM5، پر کردن اسلاتهای دوم و سوم M.2 (که از CPU منشعب میشوند) باعث میشود اسلات اصلی گرافیک پهنای باند خود را به اشتراک گذاشته و در حالت PCIe 5.0 x8 فعالیت کند.
۳. تفاوت تکنولوژی NitroPath DRAM در بردهای X870E ایسوس چیست؟
معماری NitroPath DRAM یک طراحی بازنگریشده برای پینهای اسلات حافظه DDR5 است که طول مسیر سیگنال را کاهش داده و نویز الکترومگنتیک را مهار میکند. این ویژگی در هر دو برد Hero و Extreme وجود دارد و پایداری فرکانسهای بالای ۸۰۰۰ مگاترانسفر بر ثانیه (MT/s) را تضمین میکند.
