همه چیز درباره انویدیا RTX SPARK

پلتفرم انقلابی انویدیا RTX Spark به عنوان یکی از بزرگ‌ترین تحولات فناوری در سال ۲۰۲۶، مرزهای پردازش سنتی را جابه‌جا کرده است. این پلتفرم پیشرفته با هدف تغییر ماهیت رایانه‌های شخصی از مدل‌های اپلیکیشن‌محور به سمت سیستم‌های هوش مصنوعی عاملیت‌محور (Agentic AI) معرفی شده است.

در این مقاله تخصصی، به بررسی همه‌جانبه معماری میکروسکوپی، مشخصات سخت‌افزاری، سیستم‌عامل، تنوع فرم‌فاکتورها و نقشه راه بلندمدت پلتفرم انویدیا RTX Spark می‌پردازیم تا درک عمیقی از این غول پردازشی نوین به دست آورید.

خاستگاه تاریخی و فلسفه پیدایش پلتفرم انویدیا RTX Spark

انویدیا و مایکروسافت در تاریخ ۳۱ مه ۲۰۲۶ در جریان رویداد Computex و نمایشگاه GTC تایپه، از ابرتراشه جدیدی به نام انویدیا RTX Spark رونمایی کردند. این پلتفرم، ثمره یک همکاری استراتژیک سه‌ساله میان شرکت‌های انویدیا، مایکروسافت، آرم (Arm) و مدیاتک (MediaTek) است.

پیشینه تلاش‌های انویدیا برای ورود به بازار پردازنده‌های مبتنی بر معماری آرم به تامین تراشه‌های تگرا (Tegra) برای تبلت سرفیس آر‌تی (Surface RT) مایکروسافت در سال ۲۰۱۲ بازمی‌گردد. آن پروژه به دلیل نابالغ بودن سیستم‌عامل ویندوز تحت آرم با شکست مواجه شد.

در اکتبر ۲۰۲۳، خبرگزاری رویترز گزارش داد که انویدیا توسعه پردازنده‌های مرکزی مبتنی بر معماری آرم را برای ویندوز آغاز کرده است. این اقدام با نزدیک شدن به پایان قرارداد انحصاری کوالکام با مایکروسافت برای تامین تراشه‌های ویندوزی آرم در سال ۲۰۲۴ همزمان بود.

در ژانویه ۲۰۲۵، جزئیات بیشتری درباره توسعه این تراشه‌ها تحت نام‌های رمز N1 و N1X با مشارکت مدیاتک منتشر شد. همزمان انویدیا در نمایشگاه CES 2025 از سیستم هوش مصنوعی فشرده خود تحت عنوان پروژه DIGITS (که بعدها به DGX Spark تغییر نام داد) رونمایی کرد که بر پایه ابرتراشه سازمانی GB10 توسعه یافته بود.

در نهایت، در مه ۲۰۲۶، نسخه تجاری و مصرف‌کننده این معماری با عنوان انویدیا RTX Spark رسماً معرفی شد تا قدرت پردازش ابری هوش مصنوعی را به صورت بومی و محلی در ابعاد یک لپ‌تاپ باریک یا مینی پی‌سی در اختیار کاربران قرار دهد.

معماری میکروسکوپی و مشخصات تخصصی سخت‌افزار

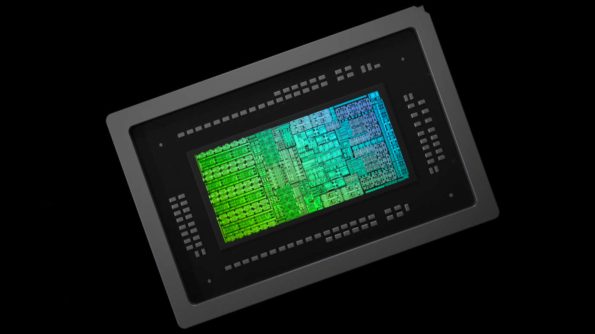

ابرپردازنده انویدیا RTX Spark ساختاری مجتمع و یکپارچه (SoC) دارد که با بهره‌گیری از فناوری بسته‌بندی پیشرفته دو و نیم بعدی (2.5D Packaging) روی گره فرآیند ۳ نانومتری شرکت TSMC تولید می‌شود. این تراشه از دو بخش فیزیکی مجزا (Dielet) تشکیل شده است:

• بخش S-Dielet: وظیفه میزبانی پردازنده مرکزی (CPU) و زیرسیستم حافظه را بر عهده دارد.
• بخش G-Dielet: هسته پردازش گرافیکی (GPU) را در خود جای داده است.

ساختار پردازنده مرکزی (CPU)

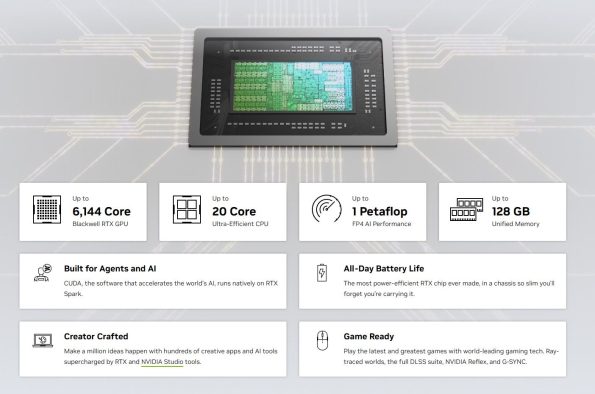

پردازنده مرکزی این تراشه با همکاری شرکت مدیاتک و بر پایه معماری مجموعه‌دستورالعمل ARMv9.2 طراحی شده است. در بالاترین پیکربندی، این CPU دارای ۲۰ هسته پردازشی ناهمگن است که شامل ۱۰ هسته پردازشی با کارایی بالا Cortex-X925 و ۱۰ هسته کم‌مصرف Cortex-A725 می‌شود.

هر هسته مجهز به حافظه نهان سطح دوم (L2) اختصاصی است و هر خوشه از هسته‌ها به یک حافظه L3 با ظرفیت ۱۶ مگابایت (در مجموع ۳۲ مگابایت حافظه نهان سطح سوم) دسترسی دارند. علاوه بر این، یک حافظه نهان سطح سیستم (System Level Cache) با ظرفیت ۱۶ مگابایت به عنوان کش سطح چهارم (L4) عمل می‌کند تا تبادل داده میان بخش‌های مختلف تراشه با کمترین میزان مصرف انرژی صورت گیرد.

ساختار پردازنده گرافیکی (GPU)

بخش پردازش گرافیکی تراشه بر پایه معماری مدرن بلک‌ول (Blackwell) انویدیا استوار است. در کامل‌ترین پیکربندی، این پردازنده گرافیکی مجتمع مجهز به ۴۸ واحد محاسباتی (SM) معادل ۶,۱۴۴ هسته کودا (CUDA) است.

علاوه بر این، گرافیک بلک‌ول به ۲۴ مگابایت حافظه کش سطح دوم (L2)، نسل چهارم هسته‌های رهگیری پرتو (RT Cores) و نسل پنجم هسته‌های تنسور (Tensor Cores) با پشتیبانی بومی از دقت محاسباتی بسیار فشرده FP4 تجهیز شده است. این هسته‌های تنسور قادرند تا سقف ۱ پتافلاپ توان پردازش هوش مصنوعی محلی را ارائه دهند.

در محاسبات با دقت معمولی (FP32)، این گرافیک توانی معادل ۳۱ ترافلاپ ارائه می‌دهد که از نظر تعداد واحدهای محاسباتی با کارت گرافیک دسکتاپ GeForce RTX 5070 بربرای می‌کند.

سیستم حافظه و پهنای باند

پردازنده مرکزی و گرافیکی از طریق یک رابط پرسرعت اختصاصی به نام NVLink-C2C با یکدیگر در ارتباط هستند که پهنای باند دوطرفه خیره‌کننده ۶۰۰ گیگابایت بر ثانیه را میان این دو فراهم می‌آورد. کنترلر حافظه اختصاصی طراحی‌شده توسط مدیاتک، تا سقف ۱۲۸ گیگابایت حافظه یکپارچه LPDDR5X را با باس ۲۵۶ بیتی مدیریت می‌کند.

این حافظه با سرعت فرکانسی ۹۴۰۰ مگاترنسفر بر ثانیه (MT/s) فعالیت می‌کند که پهنای باندی معادل ۳۰۱ گیگابایت بر ثانیه را به صورت مشترک در اختیار پردازنده مرکزی و گرافیکی قرار می‌دهد. انویدیا این پلتفرم را در دو کلاس قدرتمند N1X و بهینه N1 روانه بازار می‌کند.

جدول زیر مشخصات فنی دقیق خانواده تراشه‌های مبتنی بر انویدیا RTX Spark را نشان می‌دهد:

سیستم‌عامل و هماهنگی اکوسیستم نرم‌افزاری

بسته به کلاس محصول، سیستم‌عامل متفاوتی برای این تراشه‌ها تعریف شده است. ورک‌استیشن توسعه‌دهندگان یعنی DGX Spark از سیستم‌عامل اختصاصی DGX OS (که نسخه‌ای بهینه‌شده از توزیع اوبونتو ۲۴.۰۴ لینوکس است) استفاده می‌کند.

در مقابل، سیستم‌های مصرف‌کننده انویدیا RTX Spark به طور کامل بر روی سیستم‌عامل ویندوز ۱۱ نسخه آرم (Windows on Arm) اجرا می‌شوند. مایکروسافت و انویدیا برای هماهنگی هرچه بیشتر ویندوز با این ساختار نوین، معماری هسته سیستم‌عامل را دستخوش تغییرات کلیدی کرده‌اند.

یکی از این تغییرات، پیاده‌سازی سازوکار زمان‌بندی نمایه کاری (Workload Profile Scheduling) در ویندوز است. این قابلیت به زمان‌بند ویندوز اجازه می‌دهد پردازش‌های مربوط به هوش مصنوعی پس‌زمینه و برنامه‌های کاربردی را با راندمانی بهینه میان هسته‌های قدرتمند و کم‌مصرف توزیع کند.

سیستم‌عامل ویندوز همچنین مجهز به رابط تخصیص حافظه مشترک بومی شده است که به پردازنده گرافیکی اجازه می‌دهد تا سقف ۱۱۱ گیگابایت از ظرفیت ۱۲۸ گیگابایتی حافظه یکپارچه سیستم را بدون نیاز به ورود به تنظیمات UEFI BIOS و مستقیماً تحت محیط ویندوز تصاحب کند. این ویژگی به کاربران امکان می‌دهد مدل‌های زبانی عظیم ۱۲۰ میلیارد پارامتری را با طول پنجره بافتارهای طولانی (تا ۱ میلیون توکن) به صورت کاملاً محلی اجرا کنند.

شبیه‌سازی و اجرای بومی نرم‌افزارها

برای اجرای نرم‌افزارهای قدیمی و ناسازگار با معماری آرم، ویندوز ۱۱ روی این پلتفرم از نسخه ارتقا یافته و بسیار سریع شبیه‌ساز پریزم (Prism) بهره می‌برد که پردازش‌های x86 و x86-64 را شبیه‌سازی می‌کند. علاوه بر این، بسیاری از شرکت‌های مطرح نرم‌افزاری کدهای بومی خود را برای انویدیا RTX Spark بازنویسی کرده‌اند.

برای مثال، ادوبی (Adobe) موتور رندرینگ نرم‌افزارهای فتوشاپ و پریمیر را از نو طراحی کرده است تا عملکرد ابزارهای هوش مصنوعی بومی مانند Generative Fill تا ۲ برابر سریع‌تر از رقبا اجرا شوند. نرم‌افزارهایی نظیر بلندر (Blender)، داوینچی ریزالو (DaVinci Resolve)، سینما فوردی (Cinema4D) و نرم‌افزار محاسباتی متلب (MATLAB) نیز به صورت کاملاً بومی روی آرم اجرا خواهند شد.

در حوزه گیمینگ، انویدیا با همکاری توسعه‌دهندگان بزرگ، کدهای ضد تقلب (Anti-Cheat) معروفی مانند Easy Anti-Cheat شرکت اپیک و BattlEye را برای معماری آرم بومی‌سازی کرده است تا اجرای بازی‌های آنلاین بدون مشکل صورت گیرد..

برای تضمین حریم خصوصی کاربران در هنگام فعالیت مداوم عاملیت‌های هوش مصنوعی محلی (نظیر OpenClaw و Hermes)، یک لایه واسط نرم‌افزاری به نام Nvidia OpenShell با تکیه بر اصول امنیتی ویندوز (Windows Security Primitives) توسعه یافته است. اپن‌شل به کاربران اجازه می‌دهد خط‌مشی‌های سخت‌گیرانه‌ای برای دسترسی مدل‌ها به فایل‌ها، تصاویر و اسناد محلی تعریف کنند و از ارسال اطلاعات حساس به سرورهای ابری جلوگیری نمایند.

اهمیت استراتژیک پلتفرم و تحولات بنیادین در صنعت سخت‌افزار

ورود انویدیا به حوزه پردازنده‌های کلاینت ویندوزی، یکی از بزرگ‌ترین نقاط عطف صنعت نیمه‌هادی در دهه‌های اخیر به شمار می‌رود و دلایل متعددی برای این اهمیت وجود دارد.

۱. شکستن انحصار x86

نخستین دلیل، شکستن انحصار طولانی‌مدت معماری x86 در دنیای رایانه‌های شخصی ویندوزی است. تا پیش از این، ویندوز در پردازش‌های پرقدرت کاملاً وابسته به اینتل و ای‌ام‌دی بود، اما ظهور تراشه آرم‌محور انویدیا RTX Spark که پردازشی در سطح یک ابرکامپیوتر کوچک ارائه می‌دهد، موازنه قدرت را به نفع معماری فوق بهینه آرم تغییر خواهد داد. این تراشه نه تنها کوالکام، بلکه معماری‌های سنتی اینتل و ای‌ام‌دی را در بخش بالارده به چالش می‌کشد.

۲. تلفیق حافظه یکپارچه با اکوسیستم کودا (CUDA)

دومين دستاورد، تلفیق معماری حافظه یکپارچه (Unified Memory) با اکوسیستم غنی کودا (CUDA) است. شرکت اپل با تراشه‌های سری M خود، مزایای سرعت فوق‌العاده حافظه یکپارچه را به نمایش گذاشت، اما توسعه‌دهندگان هوش مصنوعی همواره ناچار بودند میان ظرفیت بالای حافظه اپل و اکوسیستم نرم‌افزاری کودا (که استاندارد طلایی توسعه هوش مصنوعی است و تنها روی کارت‌های انویدیا کار می‌کند) یکی را انتخاب کنند.

تراشه انویدیا RTX Spark این مرز را از میان برداشته است و با ارائه ۱۲۸ گیگابایت حافظه یکپارچه سریع با پشتیبانی کامل از بوم نرم‌افزاری کودا، به بهشت جدیدی برای مهندسان داده و توسعه‌دهندگان مدل‌های یادگیری عمیق تبدیل شده است.

۳. عاملیت‌های هوشمند محلی

سومین مورد، تحول در نحوه تعامل کاربر با رایانه از روش‌های سنتی (کلیک و تایپ مداوم) به سمت عاملیت‌های هوشمند محلی است. با ارائه ۱ پتافلاپ توان پردازش هوش مصنوعی محلی در قالب یک تراشه کم‌مصرف، سیستم‌ها به همکارانی فعال تبدیل می‌شوند که وظایف پیچیده اداری، برنامه‌نویسی و پردازش فایل‌های ویدیویی سنگین را به صورت شبانه‌روزی و بدون نیاز به اینترنت و پردازش‌های ابری گران‌قیمت انجام می‌دهند.

ساختار فیزیکی و چالش‌های ارتقا

بسیاری از کاربران این سوال کلیدی را مطرح می‌کنند که آیا امکان خرید انفرادی و اسمبل دستی این تراشه به سبک مادربردهای سنتی دسکتاپ وجود دارد؟ پاسخ منفی است. ساختار این پردازنده به صورت سیستم روی یک تراشه (SoC) است.

به این معنی که هسته‌های پردازشی گریس، پردازنده گرافیکی بلک‌ول، رابط NVLink و تراشه‌های حافظه LPDDR5X ساخت شرکت میکرون همگی بر روی یک بستر واحد سیلیکونی قرار گرفته و به مادربرد لحیم (Soldered) شده‌اند. در این سیستم هیچ سوکتی برای پردازنده یا اسلات رم وجود ندارد و عملاً امکان ارتقای حافظه پس از خرید سلب شده است.

در نتیجه، این پلتفرم منحصراً به صورت سیستم‌های آماده و پیش‌ساخته نظیر لپ‌تاپ‌های مهندسی یا مینی پی‌سی‌های فشرده عرضه خواهد شد. با این حال، تحلیل‌های بازار نشان می‌دهند این پلتفرم ممکن است مادربردهای آینده را به سمت پذیرش استانداردهای جدید رم‌های فوق‌سریع ارتقاپذیر نظیر CAMM2 هدایت کند.

تحلیل اقتصادی و بنچمارک‌ها

از منظر اقتصادی، ادغام حافظه روی پکیج تراشه در مواجهه با کمبودهای جهانی رم، به یک چالش جدی در قیمت‌گذاری بدل شده است. برآوردهای موسسه مورگان استنلی نشان می‌دهند لپ‌تاپ‌های مجهز به تراشه ضعیف‌تر N1 با ظرفیت حافظه پایه ۱۶ گیگابایت قیمتی فراتر از ۱,۸۰۰ دلار خواهند داشت و مدل‌های قدرتمندتر N1X با ۱۲۸ گیگابایت رم یکپارچه برچسب قیمتی بالای ۲,۹۰۰ دلار را تجربه خواهند کرد که این پلتفرم را در دسته محصولات به شدت لوکس و تخصصی قرار می‌دهد.

همچنین بررسی‌های مستقل بنچمارک گیک‌بنچ ۶.۶ نشان می‌دهد که بخش پردازنده مرکزی (CPU) گریس در پردازش تک‌هسته‌ای حدود ۳0 درصد ضعیف‌تر از تراشه Apple M5 Max ظاهر می‌شود و عملکردی در سطح پردازنده‌های استاندارد اینتل و ای‌ام‌دی ارائه می‌دهد؛ بنابراین مزیت رقابتی اصلی این ابرتراشه نه در پردازش خام محاسباتی CPU، بلکه در قدرت عظیم پردازش گرافیکی بومی و توان شتاب‌دهی فوق‌العاده هوش مصنوعی پلتفرم انویدیا RTX Spark نهفته است.

تنوع فرم‌فاکتورها: دنیای لپ‌تاپ‌ها و مینی پی‌سی‌های دسکتاپ

بر خلاف تصور برخی کاربران مبنی بر انحصار این تراشه در دنیای موبایل، پلتفرم انویدیا RTX Spark هم برای لپ‌تاپ‌های باریک و هم برای رایانه‌های رومیزی کوچک و ورک‌استیشن‌های دسکتاپ عرضه خواهد شد.

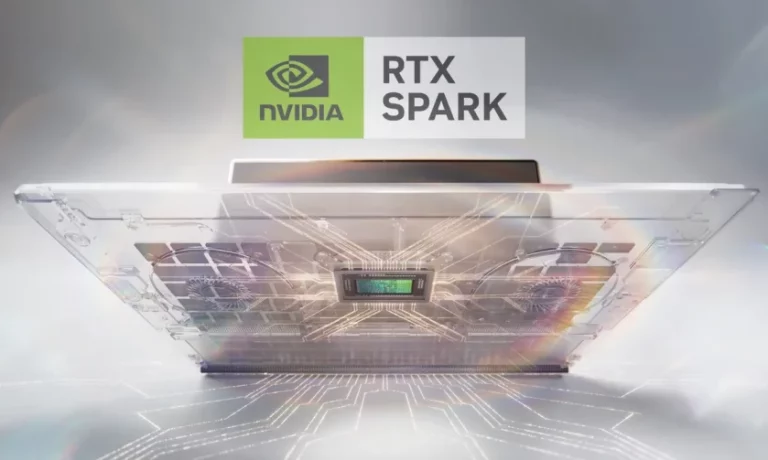

بخش لپ‌تاپ‌های مجهز به انویدیا RTX Spark

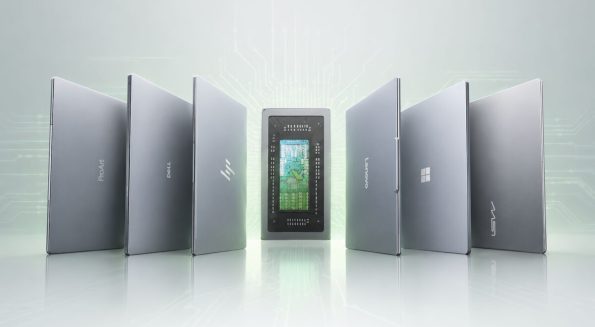

در بخش لپ‌تاپ‌ها، سازندگان مطرح رایانه‌های شخصی از محصولات مجهز به پردازنده‌های سری N1 و N1X رونمایی کرده‌اند که وزن آن‌ها زیر ۱.۳ کیلوگرم و ضخامت آن‌ها در حدود ۱۴ میلی‌متر است و همگی مجهز به نمایشگرهای بسیار باکیفیت Tandem OLED با پشتیبانی از نرخ نوسازی متغیر G-Sync هستند. مدل‌های تایید شده برای عرضه در پاییز ۲۰۲۶ عبارتند از:

• میکروسافت Surface Laptop Ultra: قدرتمندترین لپ‌تاپ خانواده سرفیس تا به امروز که از یک نمایشگر ۱۵ اینچی مینی ال‌ای‌دی با روشنایی ۲۰۰۰ نیت و بزرگ‌ترین تاچ‌پد لمسی هپتیک مایکروسافت بهره می‌برد.
• ایسوس ProArt P16 و P14: لپ‌تاپ‌های تخصصی برای خالقان محتوا که نسخه ۱۶ اینچی آن مجهز به پنل 4K OLED، حداکثر ۱۲۸ گیگابایت رم LPDDR5X و باتری غول‌پیکر ۹۹.۹ وات‌ساعتی است.
• ام‌اس‌آی Prestige N16 Flip AI Plus: یک لپ‌تاپ تبدیل‌پذیر (۲ در ۱) با قابلیت چرخش ۳۶۰ درجه که از قلم هوشمند Nano Pen پشتیبانی کرده و با کالیبراسیون فوق‌العاده Delta E < 1 برای کارهای گرافیکی حرفه‌ای و ادیت تصاویر ایده آل است.
• سایر مدل‌ها: دل XPS 16 Creator Edition، اچ‌پی OmniBook Ultra 16 و لنوو Yoga Pro 9N.

بخش رایانه‌های رومیزی (Desktop)

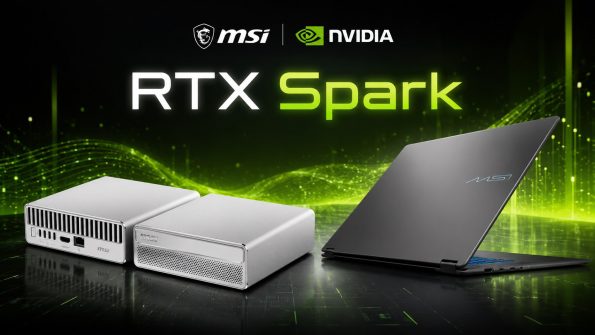

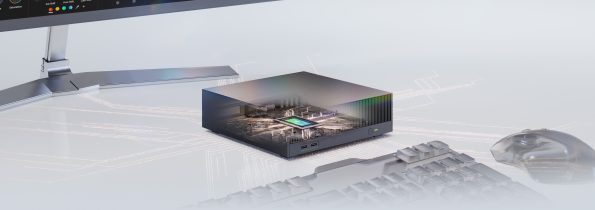

در بخش رایانه‌های رومیزی، تراشه انویدیا RTX Spark در کالبد مینی پی‌سی‌های فشرده و فاقد سروصدا ظاهر شده است که برای پردازش‌های طولانی‌مدت توسعه‌دهندگان بهینه‌سازی شده‌اند:

• Surface RTX Spark Dev Box: کیت توسعه فشرده مایکروسافت که درون یک شاسی آلومینیومی مستحکم جای گرفته است. این شاسی به گونه‌ای طراحی شده تا خود به عنوان هیت‌سینک خنک‌کننده عمل کند و پایداری حرارتی مداوم ۱۰۰ واتی را برای پردازش‌های سنگین هوش مصنوعی بدون افت عملکرد تضمین نماید.
• ایسوس ProArt Mini PC: یک مینی دسکتاپ حرفه‌ای با ابعاد کوچک ۱۵۰ در ۱۵۰ در ۵۱ میلی‌متر که با برخورداری از خنک‌کننده پیشرفته ۱۴۰ واتی، درگاه شبکه فوق‌سریع 10 GbE، اسلات‌های توسعه SSD نسل پنجم و پشتیبانی بومی از ۴ مانیتور همزمان، برای استفاده در آتلیه‌های رندرینگ سه‌بعدی و ادیت ویدیوهای سنگین طراحی شده است.
• سایر مدل‌ها: ام‌اس‌آی EdgeMesa N AI، مینی پی‌سی دل XPS و سیستم‌های فشرده ساخت گیگابایت و ایسر.

یکی از جذاب‌ترین ویژگی‌های سخت‌افزاری در مدل‌های دسکتاپ، پشتیبانی از فناوری مقیاس‌پذیری ConnectX انویدیا است. این فناوری به توسعه‌دهندگان اجازه می‌دهد دو سیستم مجزای مبتنی بر انویدیا RTX Spark را از طریق کابل ارتباطی پرسرعت و شبکه اترنت به یکدیگر متصل کرده و با ادغام حافظه یکپارچه دو پلتفرم، مدل‌های عظیمی با ظرفیت ۴۰۵ میلیارد پارامتر را به صورت محلی بر روی میز کار خود اجرا کنند.

نقشه راه و دورنمای پلتفرم انویدیا RTX Spark تا سال ۲۰۳۰

برای اثبات این موضوع که پروژه رایانه‌های شخصی مبتنی بر آرم انویدیا یک برنامه کوتاه‌مدت یا آزمایشی نیست، این شرکت نقشه راه رسمی و بلندمدتی را تا سال ۲۰۳۰ منتشر کرده است که نشان‌دهنده یک چرخه به‌روزرسانی منظم دو ساله است.

نسل اول: بلک‌ول اسپارک (۲۰۲۶)

نسل کنونی (۲۰۲۶) مبتنی بر سیلیکون‌های Grace Blackwell Spark توسعه یافته است که از حافظه یکپارچه LPDDR5X پشتیبانی می‌کنند. برای سازمان‌ها و کاربران فوق حرفه‌ای دسکتاپ، انویدیا همچنین پلتفرم DGX Station for Windows را در دست توسعه دارد.

این ورک‌استیشن به ابرتراشه قدرتمند دسکتاپ GB300 مجهز خواهد بود که ترکیبی از یک پردازنده گرافیکی Blackwell Ultra و یک پردازنده مرکزی ۷۲ هسته‌ای گریس را در خود جای داده و با ۷۴۸ گیگابایت حافظه منسجم و ۲۰ پتافلاپ توان محاسباتی، پردازش مدل‌های ۱ تریلیون پارامتری را در دسکتاپ ممکن می‌سازد.

نسل دوم: ویرا روبین اسپارک (۲۰۲۷–۲۰۲۸)

نسل دوم نقشه راه (۲۰۲۷–۲۰۲۸) متعلق به پلتفرم ویرا روبین اسپارک (Vera Rubin Spark) خواهد بود. این سیستم‌ها از هسته‌های پردازشی جدید معماری ویرا (Vera CPU) و پردازنده گرافیکی قدرتمند روبین (Rubin GPU) بهره خواهند برد.

تراشه پردازنده مرکزی ویرا با تکیه بر سرعت پردازش تک‌هسته‌ای فوق‌العاده برای ارتباط بدون تاخیر با عاملیت‌های هوش مصنوعی بومی طراحی شده است و این نسل از سیستم‌ها به رم‌های سریع‌تر نسل بعدی LPDDR6 مجهز خواهند شد.

نسل سوم: رزا فاینمن اسپارک (۲۰۲۹–۲۰۳۰)

نسل سوم نقشه راه (۲۰۲۹–۲۰۳۰) پلتفرم سهمگین رزا فاینمن اسپارک (Rosa Feynman Spark) خواهد بود. این نسل مجهز به معماری پردازنده مرکزی رزا (Rosa CPU)، هسته گرافیکی فاینمن (Feynman GPU) و نسل بعدی فناوری‌های حافظه فوق‌سریع یعنی HBM Next خواهد بود و به سیستم‌های اترنت نسل جدید با پهنای باند بی‌نظیر تجهیز خواهد شد.

جدول زیر خلاصه‌ای از اهداف استراتژیک نقشه راه بلندمدت پلتفرم توسعه‌یافته انویدیا RTX Spark را نمایش می‌دهد:

نتیجه‌گیری

پلتفرم انویدیا RTX Spark نماد بارز همگرایی سخت‌افزار مدرن موبایل و قدرت محاسباتی کلاس دیتاسنتر در ابعادی بسیار کوچک است. انویدیا با ارائه بستری بومی که عملکرد بی‌نظیر گرافیک‌های سری بلک‌ول را با معماری کم‌مصرف آرم و اکوسیستم بی‌رقیب نرم‌افزاری کودا پیوند می‌زند، نه تنها پاسخی شایسته به انحصار تراشه‌های اپل سیلیکون داده، بلکه ساختار سنتی رایانه‌های شخصی x86 را نیز با چالش‌های بزرگی روبه‌رو کرده است.

هرچند محدودیت‌های مربوط به یکپارچگی دائمی قطعات و لحیم بودن رم‌ها مانع از اسمبل سفارشی این سیستم‌ها در بازار سنتی قطعات می‌شود، اما برای متخصصین ادیت تصویر، توسعه‌دهندگان بازی‌های ویدیویی و فعالان هوش مصنوعی، معماری نوین پلتفرم انویدیا RTX Spark پتانسیل آن را دارد تا ماهیت استفاده روزمره از رایانه شخصی را برای دهه‌های آینده بازنویسی کند.
